Más barato cargador DS (5 / 6 paso)

Paso 5: Colocarlo!

Step four :

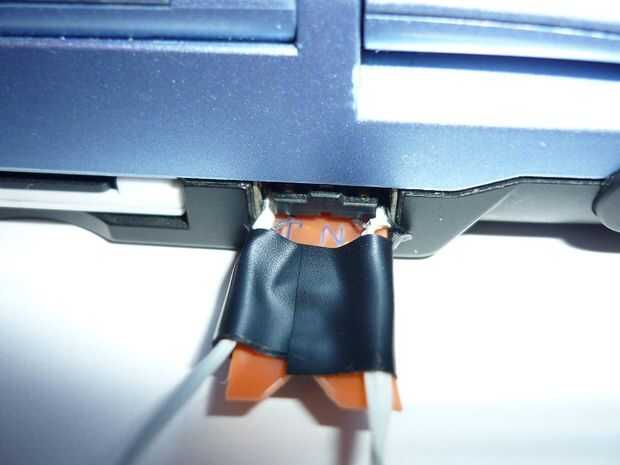

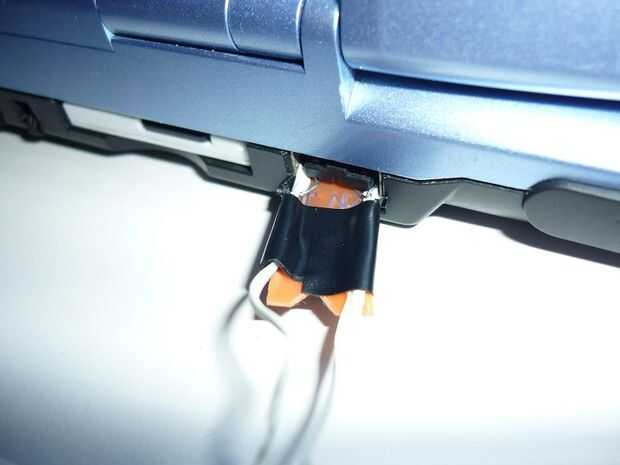

Enchufe cargador de batería hecha en casa en la NDS.
Cuidar que se conecte sólo a sus respectivos conectores.

El cargador debe conectarse en el lado de 4 conectores.

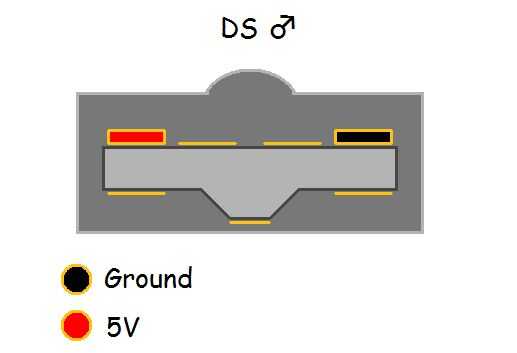

El conector de cargador de batería NDS tiene 7 pins:
-3 en el 'top' de los lados (pantallas)
-4 en la parte inferior (lado de la batería)

El cargador de batería enchufe en el lado de 4 pines.

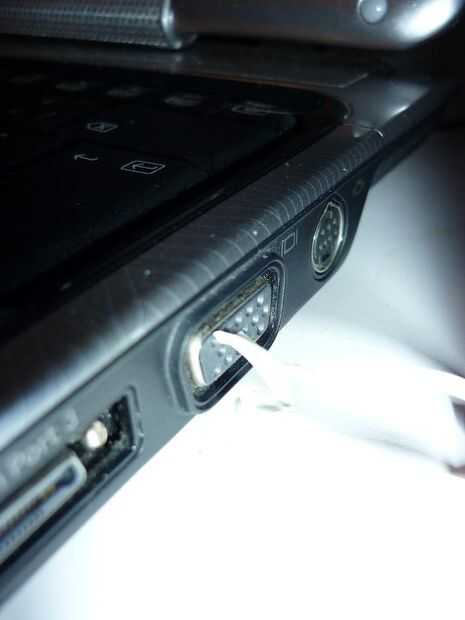

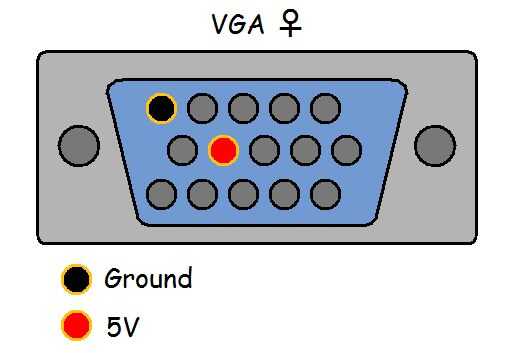

Conecte el otro lado de los cables a una fuente de 5V. (Un cargador de la batería, un puerto VGA, un puerto USB o todo lo demás que puede proporcionar 5V y más 320mA.)

Conecte primero la tierra!
