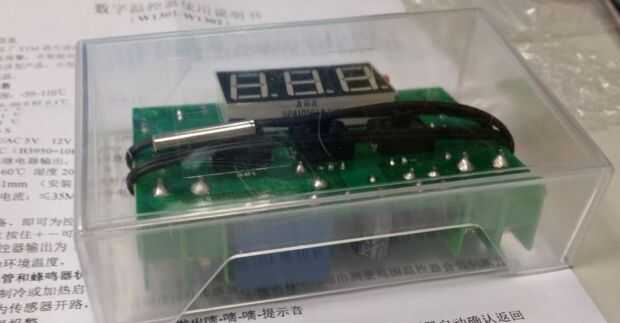

Paso 1: Preparar el controlador de temperatura U$ 5,97

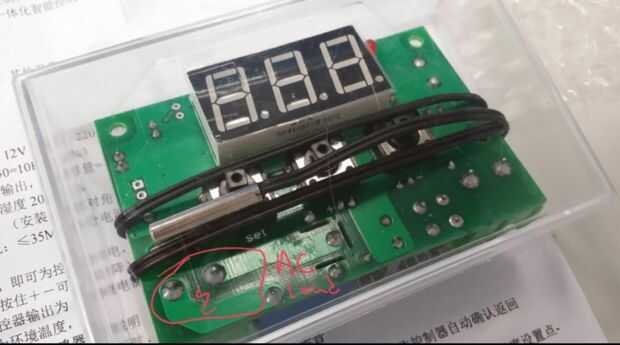

preparar el controlador de temperatura U$ 5,97. El extremo expuesto de la AC que es muy

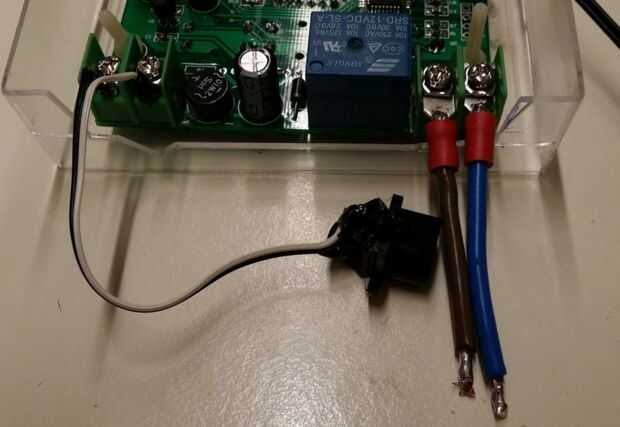

el LHS pulsador tiene que ser aislado. He utilizado pegamento caliente y también una caja para aislar del humano tocar accidentalmente los conectores de la PCB. Así el módulo viene con terminales de tornillo como conector para la fuente de DC y AC carga. Suelde un conector de CC al lado de la oferta. Para el lado de carga de CA, he usado 2 cables de puente, uno de los extremos es cript con un estirón del cable de bifurcación, el otro extremo está estañado y estar conectado a un tornillo abajo del bloque de terminal. Son los cables de puente (en este caso el azul y el marrón los cables en la foto)
necesaria para conectar con el enchufe y zócalo modificado. Ningún esquema de color para el puente de alambre. He usado marrón y azul de los contenedores de reciclaje. Si quiere ser coherente con el color del hilo, utilice cable de color marrón.
