Paso 2: Preparación AC zócalo y enchufe
Un modificado toma de CA y enchufe (enchufe estándar de UK y enchufe) es necesario para utilizar con el módulo de controlador de temperatura.
Este paso puede ser potencialmente peligroso si no se respetan los procedimientos de seguridad. NO funcionan en un enchufe AC mientras se conecte a una fuente viva. Asegúrese de que los conductores expuestos están correctamente aislados. Use calzado adecuado con suela de goma. Compruebe que el entorno de trabajo tiene un ELCB probado y funcional. No use alambres finos para carga AC. Utilice el cable de un cable estándar de 3 conductores.

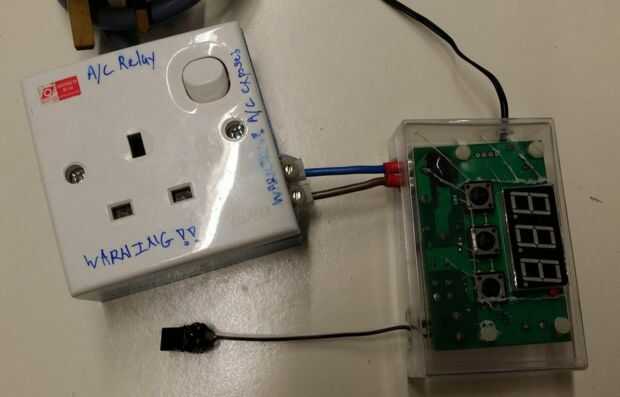

Realizar instalación eléctrica de una toma de placa AC estándar sola cara & enchufe como si va

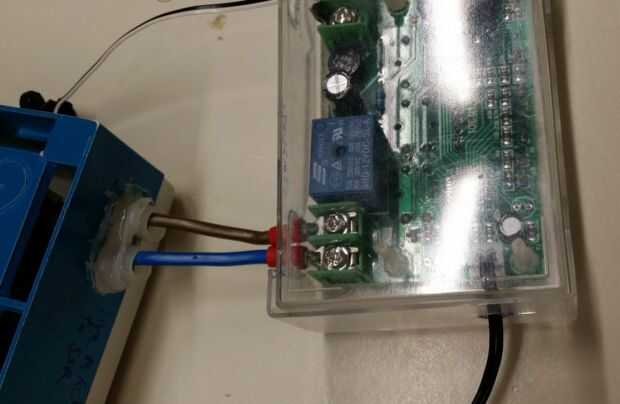

para ser utilizado como una extensión. Ahora, en vez de live wire (color marrón, estándar británico) va directamente a la toma del perno donde se supone que es; hacer un "circuito abierto" en el cable vivo y conectar los extremos expuestos al tornillo de abajo del bloque de terminal. Este bloque terminal actúa como un "interruptor" que es controlado por el relé en el módulo de controlador de temperatura. Los cables de puente (en este caso el azul y el marrón los cables en la foto) son necesarios para conectar al conector de carga de CA del módulo de controlador de temperatura. Ningún esquema de color para el puente de alambre. He usado marrón y azul de los contenedores de reciclaje. Si quiere ser coherente con el color del hilo, utilice cable de color marrón.
Tenga en cuenta que esto podría no ser la mejor manera de hacerlo con los cables expuestos. Si tienes una mejor manera de conectar un relé a un cable de AC vivo, Dame un shoutout.
