- Uso de manos, también conocido como tercera mano para sostener el componente y la cabecera.
- La lata la cabecera y los cables de componente.
- Soldar un perno primero y luego coaccionar a los otros pernos en alineación.
- Inspeccione cada empalme bajo luz y magnificación - reflujo de cualquier junta de sospechosos.
Los resultados pueden no ser bastante, pero deben ser razonablemente seguros. Aquí hay información sobre cada uno:

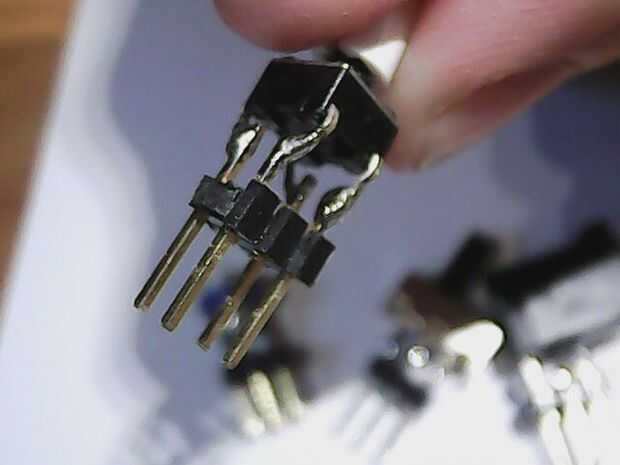

Interruptor del tacto
Antes de soldar, corte el centro de dos pernos en la parte superior e inferior de la cabecera de 2 x 3. Luego se soldar las cuatro clavijas del interruptor a los cuatro pernos restantes de la cabecera.
Interruptores de tacto tienen dos filas de pines. Los pernos uno frente al otro a lados opuestos están en contacto eléctrico con uno con el otro. Usted quiere soldar a los pines de dos cabecera más cercanos uno al otro. Esto resulta en las clavijas conectadas desconectarse a través de la sección de centro. La segunda foto aclara esto. Al enchufar en la placa, la parte ancha debe straddle 3 columnas de la tabla. Las dos columnas exteriores se conectará cuando pulse el interruptor.
El diseño de estas piezas es sin duda confuso. Si tiene alguna duda, use el verificador de la continuidad en su multímetro para verificar el correcto funcionamiento.

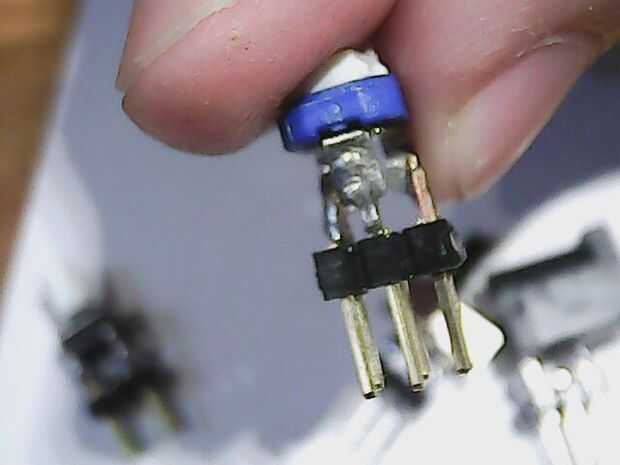

Ajuste Pot

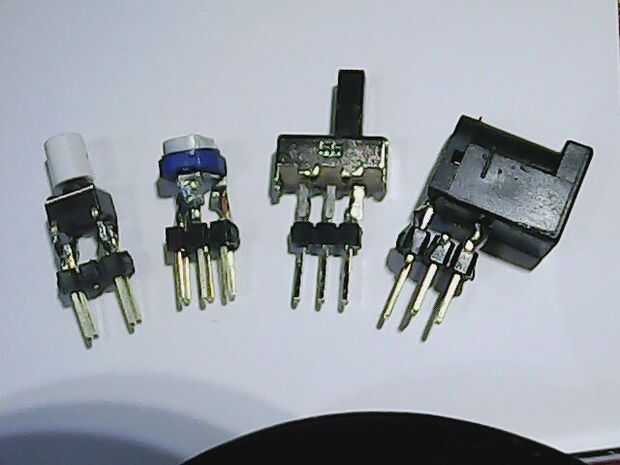

Antes de soldar, quite los tres pernos en la parte superior de la cabecera que no se conectan a la vasija de adorno. Deje todos seis los en la parte inferior para una máxima estabilidad en la protoboard. Ver la tercera foto para más detalles.
Ajustar las clavijas de su olla ajuste los pernos del jefe y de la soldadura. Podría ser un poco difícil - sólo perseverar.

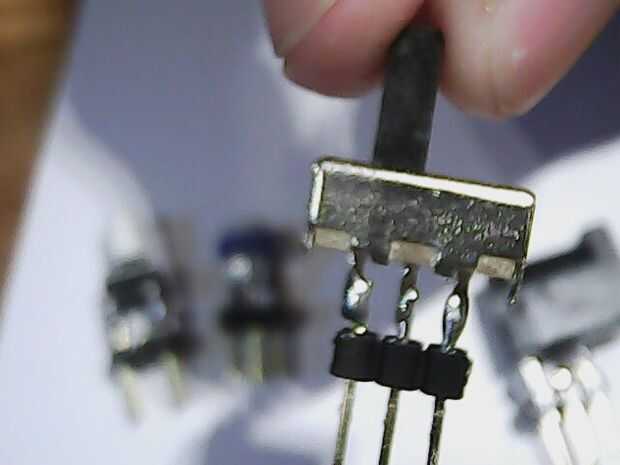

Interruptor SPDT
Éste necesita ningunas instrucciones - acabo de ver la cuarta foto. Uno de los cambios que haría es utilizar el encabezado de 2 x 3 usado en los otros para mejor estabilidad en la protoboard. Yo todavía la soldadura a una fila de pines y use pegamento caliente (si es necesario) para adherir el resto del interruptor a la otra fila.

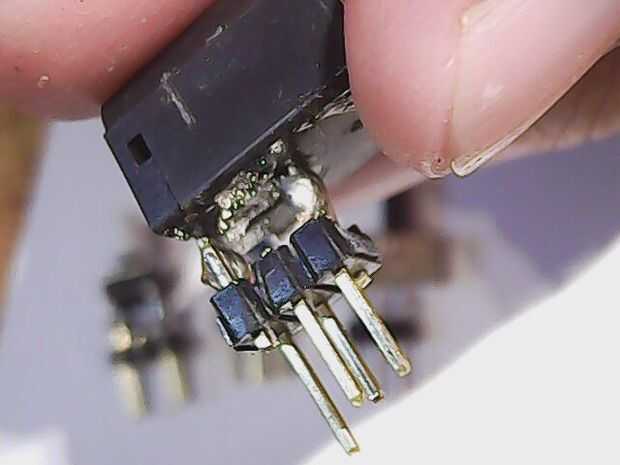

DC Jack
Este componente tiene el más inusual configuración de pines de cabecera. Se eliminará uno de los pines de dos esquinas opuestas en la parte inferior - dejando cuatro pernos. A continuación, quite los pernos de centro dos de la parte superior. Por último, retire la lengüeta del lado de la toma - no es necesario.
Este es el más fácil de los tres a la soldadura. Sólo alinear las dos pestañas con las cuatro clavijas de lado superior y de la soldadura. La quinta foto muestra la pieza terminada. El terminal positivo está en el otro extremo de la clavija y el negativo en el medio de la toma. La razón para quitar los pasadores de dos esquina es por lo que al conectar en autobús de la energía de tu protoboard, el positivo hace contacto con la fila inferior (rojo) y el negativo con la fila superior (negro). Los dos pernos de mediados no están conectados a nada y proporcionan estabilidad.
Aún más...

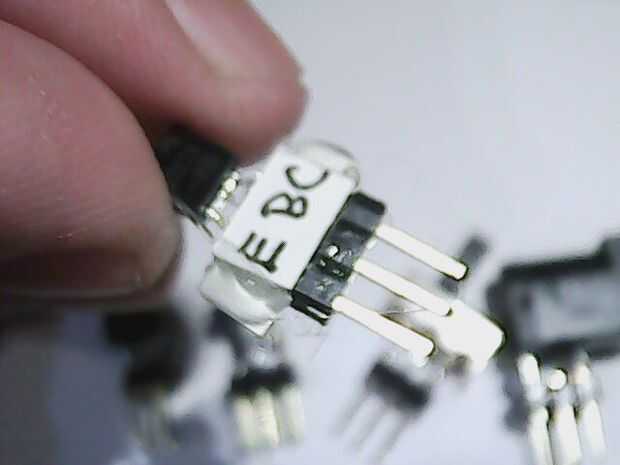

Incluso puede montar componentes regulares encabezados para hacerlas más resistentes o para identificar la parte o sus patillas. La sexta foto muestra un transistor NPN con las clavijas marcadas. Nunca recuerdo las conexiones de los transistores, por lo que este método ahorra mucho tiempo y deja menos lugar a costosos errores.

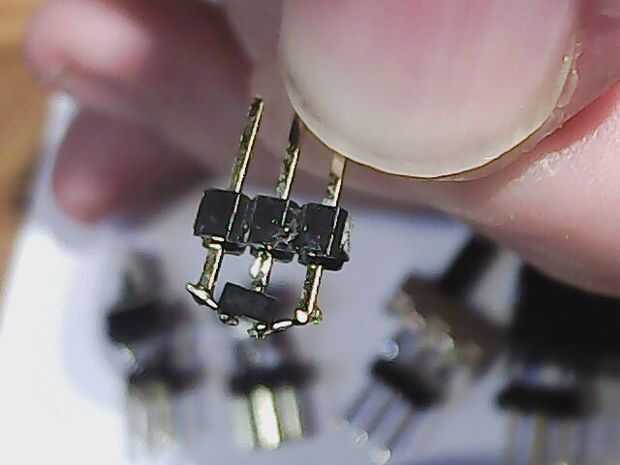

Otra cosa que puedes hacer es montaje piezas de montaje en superficie. La séptima foto muestra un MOSFET de canal N que sólo viene en un paquete SOT-23. Dejé el pasador y la parte de la etiqueta para la foto, por lo que se veía claramente la parte. Esta hazaña soldadura fue relativamente fácil. El truco es primero la lata el centro cabecera patillas y el centro (desagüe) de la FET. Luego, coloca la cabecera en las manos, FET, agarre firmemente con las pinzas y constantemente lo sostenga en posición contra el pin de la cabecera mientras tocándolo brevemente con el soldador. Si lleva a cabo, proceder a repetir el paso estañado para los otros pernos, esta vez lleva estañado también cierta resistencia (por cable) y usarlos para realizar las conexiones finales de dos. Primero conecte el cable (el cable resistor) perno de la FET y luego el pin de la cabecera. Por último, inspeccione las juntas bajo alta ampliación y retocar cualquier aspecto sospechoso.
Juntándolo todo

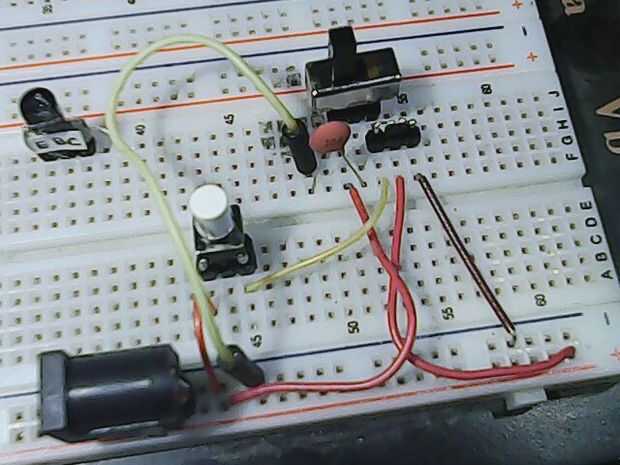

Para probar mi trabajo soldar FET, construí un simple probador de FET basado en este artículo. El circuito de prueba usa muchos de los componentes aparecidos y se muestra en la última foto.
Use su imaginación para montar algunos de sus propios componentes. Toma pocos minutos y hace su diseño más agradable y productiva.
