Paso 11: Escala y cambio - Gain y Offset
A veces usted tiene una señal de que está bien pero para ser compensado con un voltaje constante, o la gama mal, debe ser escalarlos disminuir o cambiado de puesto.
Las imágenes aquí tratan de ayudarle a obtener la idea.

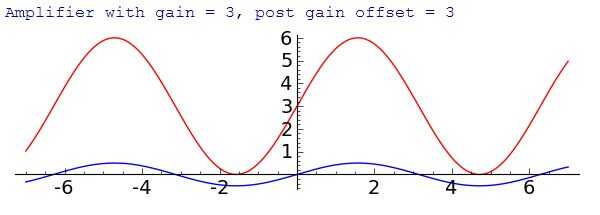

- La primera imagen muestra una entrada de amplificador (azul) y salida (rojo) cuando la ganancia es 2 y el desplazamiento es de 3

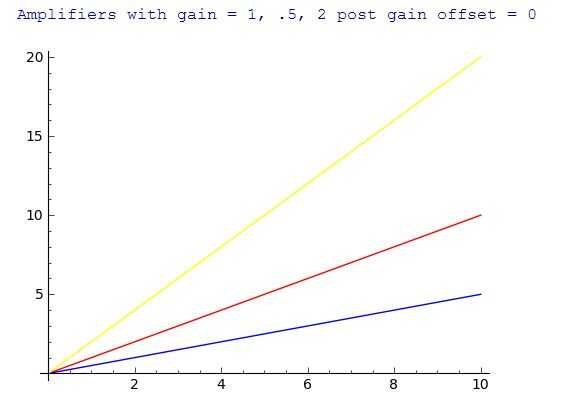

- La segunda imagen muestra la función de salida vs entrada de amplificadores con una ganancia de 1,.5 y 2, no hay offset

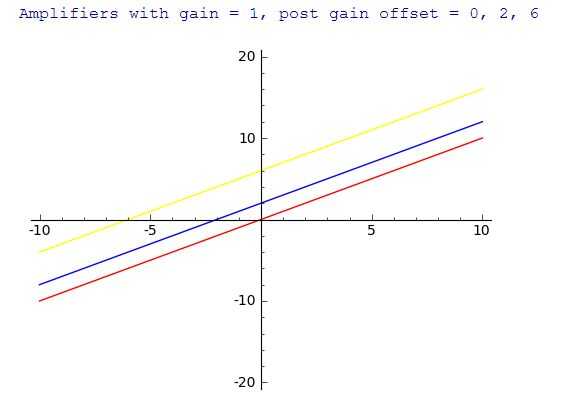

- La tercera imagen muestra la función de salida vs entrada de amplificadores con una ganancia de 1 y compensaciones de 0, 2 y 6

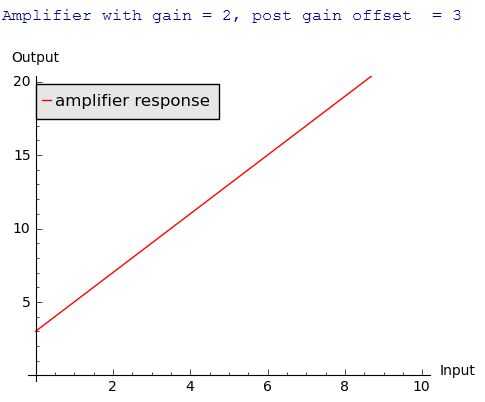

- El cuarto muestra la función de salida vs entrada para un amplificador con una ganancia de 2 y los desvíos de 3.
Usted puede ensuciar con divisores del voltaje pero este tipo de trabajo casi suplica se hace con un amplificador operacional. El circuito más general es el multi entrada sumador/subtractor. Es un circuito simple, un amplificador operacional y resistencias de unos pocos. Es un poco más complicado de entender que algunos otros circuitos y tuve problemas para encontrar buenas referencias simples. Es una entrada para la señal de la otra para el sesgo (probablemente de una olla) que desee añadir/restar. Circuitos más simples son sólo la víbora o la subtractor.
El sumador inversor es realmente simple, pueden amplificar mientras le agrega e invierte. Dos en una fila pueden darle un subtractor adder no inventar. Usando un amplificador como una ganancia de 1 amp sin inversión da una entrada de alta impedancia para la señal. Así que usando 3 amperios de una cuádruple unidad puede escalar y cambiar de puesto mientras que la mínima corriente a partir de la señal.
Referencias:
- Google op amp adder/subtractor
