¿Paso 18: Necesitan zócalos DIP?

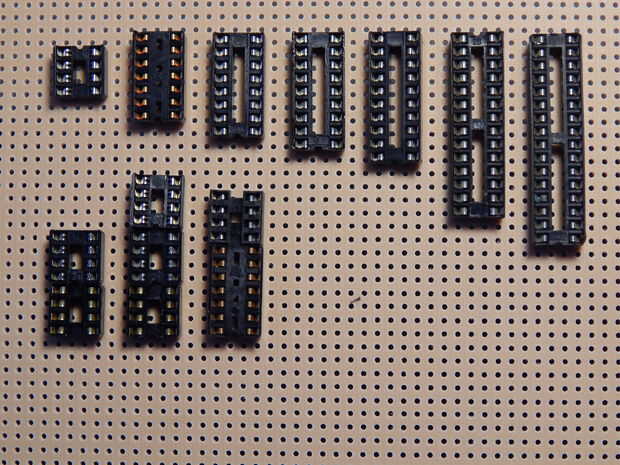

Los enchufes en línea dual vienen configurados para muchos diferentes números de pins, de unos 8 a 40 tal vez.  A menudo lo que debes es no lo que usted necesita.   ¿Qué hacer?   Muchas de estas configuraciones tienen el mismo espaciamiento entre las hileras.  Esto le permite meterse en cómo utilizarlos.

Primero si hay sólo unos pocos pins demasiados, simplemente deje el vacío adicional.  O tal vez puedes poner 2 chips en un zócalo realmente grande.  Si no te gusta pernos adicionales pueden ser capaces de cortar el zócalo (tenga cuidado a veces la construcción no dará una toma fuerte si se la corta).

Si usted necesita un zócalo más grande, sólo considerar el uso de dos.  A veces esto funciona hacia fuera gran, dip de 16 pines en zócalos de 2 x 8 pin, pero a veces no muy bien, pero no hay ningún gran pecado en tener un chip de 14 pin sentado en 2 extremos 8 zócalos de patillas.  2 vacíe los pernos, no es gran cosa.

Incluso puede averiguar cómo hacer tomas extra anchas de los estándar.
