Paso 2: Permite poner junto

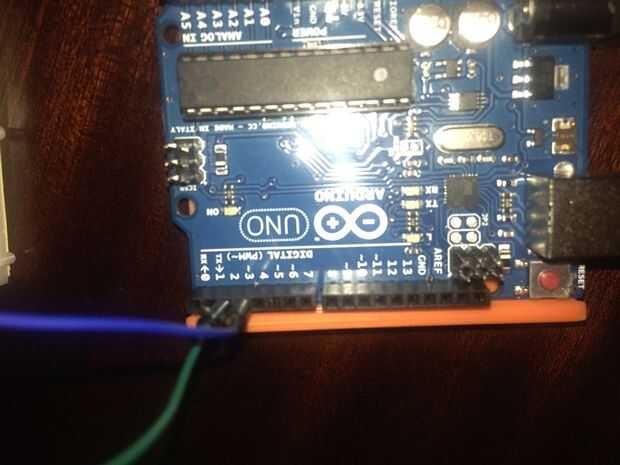

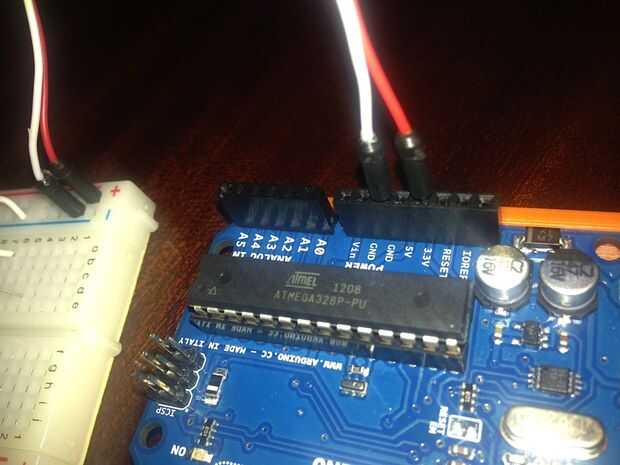

2.) Conecte la clavija de la izquierda del detector pin Arduino Digital 2, la media clavija a tierra y el pin de la derecha a + 3, 3V.

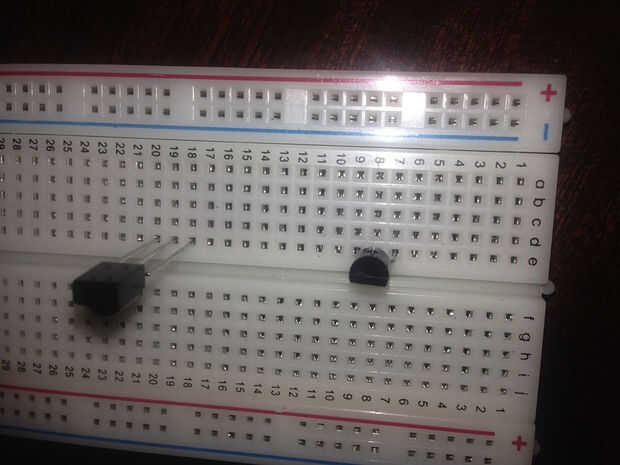

Enchufe 3.) en el transistor de NPN 2N3904. Asegúrese de que el lado plano quede frente a usted. Parte superior de la 9,8,7

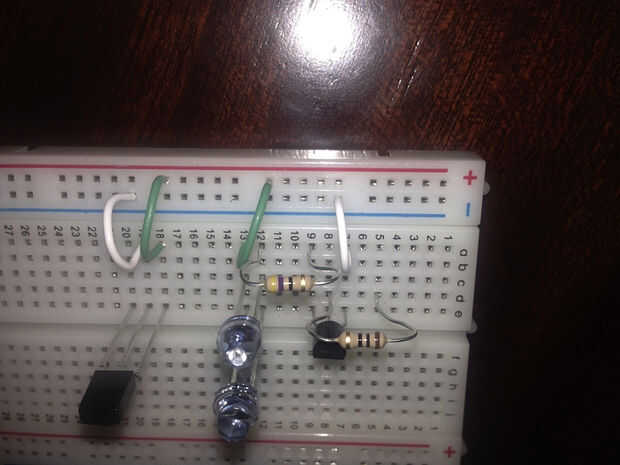

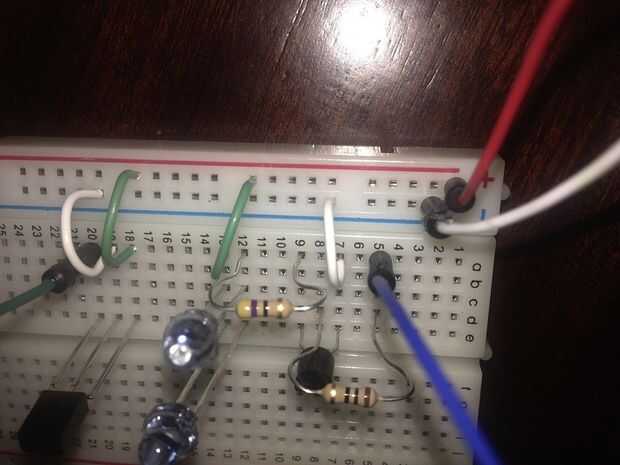

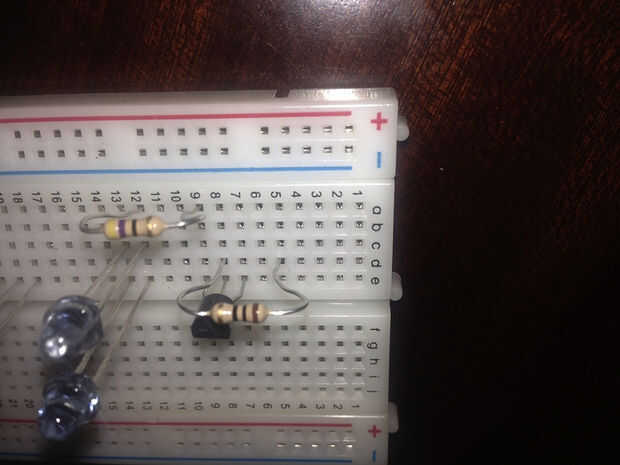

4.) Conecte la clavija de la izquierda del transistor y el resistor de 47 ohmios, el perno medio a través del resistor de 10 Ohm al pin Arduino Digital 3 (PWM), el pin de la derecha a la tierra.

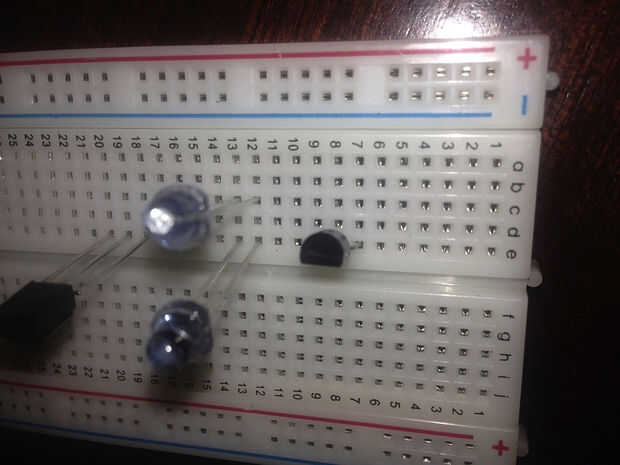

5.) conectar los cátodos (negativo, tiene una pierna más corta, y el lado está marcado con una parte plana para indicar el cátodo) al otro extremo de la resistencia de 47 Ohm y los ánodos (plomo largo, no el cátodo) a + 3, 3V.
