Paso 8: La luz del teclado
La luz del teclado por supuesto es opcional, pero necesito luz en mi aplicación.
Aquí fue la tarea que debe mirar noble pero no demasiado futurista.
Con buscar un poco, he comprado en un modelo tienda bronce nave las campanas, que tienen la forma de una pantalla.
¿Ahora la pregunta era cual es la lámpara correcta para esta aplicación?
Era claro que debe ser muy pequeño, grande ángulo brillante y no tener un consumo alto de electricidad.
LED fueron la primera opción.
Después de algunas medir decidí buscar un LED con un diámetro de 3 mm y 60 grados brillantes ángulo y alto rendimiento lumínico.
Algo se encontró bastante rápido (Conrad, Reichelt y Co.).
Ahora, la pregunta del color estaba en la habitación que decidí usar LED blanco.
Después yo había mantenido un juicio en el teclado estaba inmediatamente claro: luz blanca pura no es conveniente.
Así que el catálogo tomado hacia fuera y otra vez la búsqueda.
Y encontré un LED dentro del catálogo de Conrad con el nombre de oro blanco LED. 3mm y 60 grados que necesito.
En la foto la luz parece naranja - amarillo.
Por supuesto, el precio era 20 veces mayor. Pero con 2,35 €por pieza son todavía aceptables.
Después de un primer ensayo me enganché. La luz se ve 100% como una luz de lámpara de gas.
Este LED vale la pena cada centavo!
Así que comenzamos con el diseño de las lámparas.
Usar un alambre de la flor para hacer un diseño de la lámpara de pie.
Entonces he cortado dos pedazos de un tubo de latón grueso de 3mm.
Tome unos 5 cm más la longitud del alambre de flores.
Muy importante:
Para doblar los tubos de cobre amarillo pequeña es necesario lleno de arena!
Sólo si sus tuberías llenados con arena fina y que se puede doblaron los tubos de latón, de lo contrario tubo torcedura directamente y se destruye.
Llene los tubos con el pájaro de arena y sellaron en los extremos con cinta aislante.
Para doblar el radio de los tubos de utilizar una herramienta de la pipa de freno de Hazet (arte. No. 2193-1), se puede utilizar para todos los tubos.

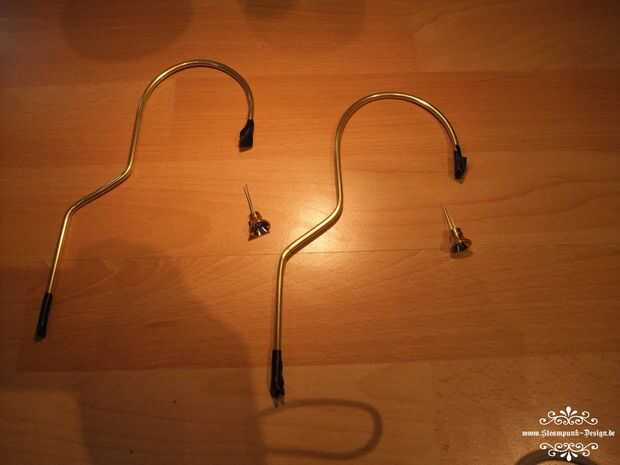

Una vez su tubo en forma correcta, va a la pantalla.

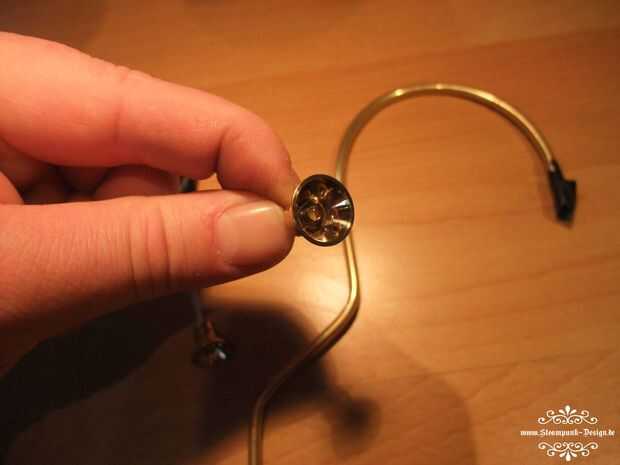

Primer pulido interior de la campana después la luz será más brillante.
Entonces, perfore un agujero en la parte posterior de 2mm, por lo que las conexiones del LED pasen a través.
Ahora es la sombra debe soldarse sobre el tubo, para el centro usé un partido que pegue a través del orificio.

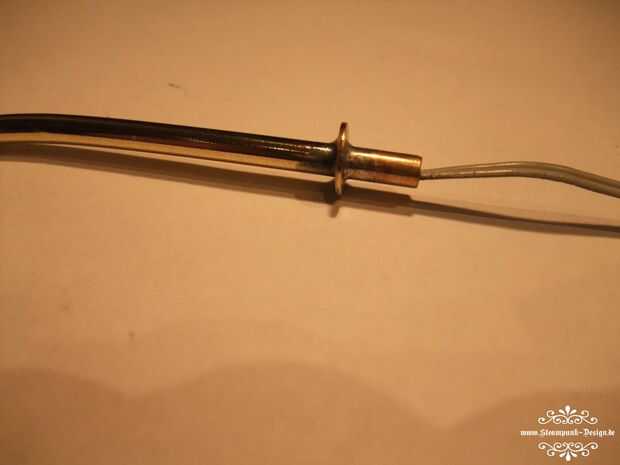

Luego había soldado una arandela de latón en el otro lado del tubo. Es necesario porque el tubo se deslice hacia abajo en el agujero de la estructura donde se colocará el relámpago.
Entonces empezamos con las eléctricas.
LED requiere solo mínima energía así que tenemos sólo un alambre muy fino.
Usar un cable IDE de la PC. Hay muchos cables pequeños cierre juntos se corta de dos de ellos.
Dos cables son palo a través de la pantalla y hacia abajo.
Soldar el LED del cable y aislar bien. Puede ser si pase el LED por el agujero, el aislamiento está dañado y se produce un corto circuito.
En nuestro teclado el marco completo de latón y la hoja de metal del teclado tiene contacto con la conexión a tierra.
Mejor medir con un multímetro en ambos cables al tubo si existe una conexión corta al tubo.

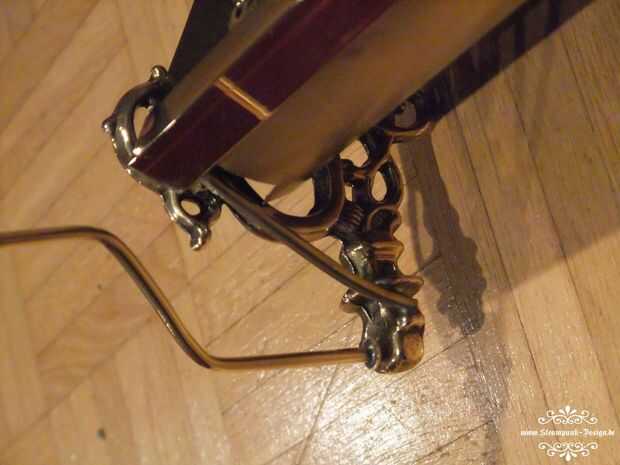

Para una mirada mejor he construido un cable pequeño tubo en el panel lateral para evitar que el cable está suelto en el aire.

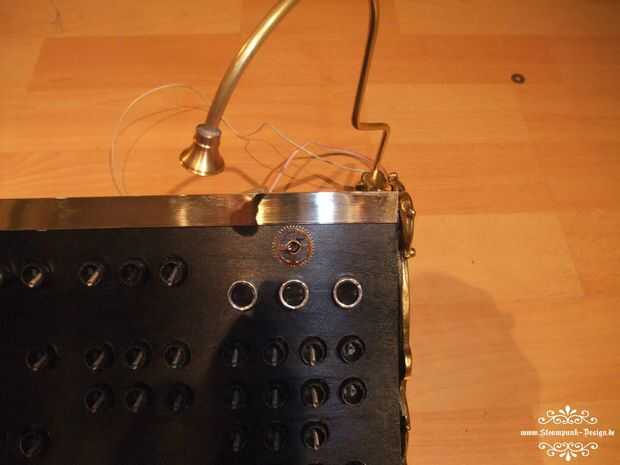

Luego perfore un agujero en la esquina superior derecha del teclado y perforados también un agujero en la misma posición en el tablero de madera.
Luego lo normal cambiar a interruptor de la luz de encendido/apagado.
Como un adorno, utilizar un engranaje de reloj.

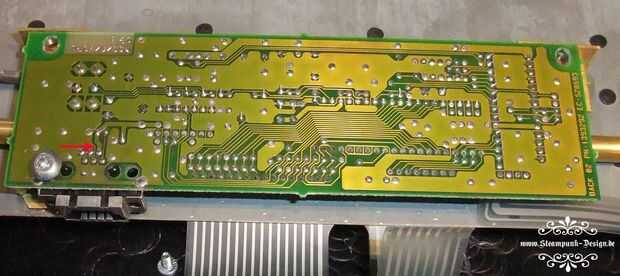

Ahora soldado un cable en la posición indicada por la flecha en el circuito. En este punto puede aspirar los 5 voltios positivo de P/S2 el enchufe para la luz. Debido a que el LED sólo requiere 3,8 voltios hay una resistencia necesitada.
Para obtener el brillo perfecto y el color mejor utilizar una olla pequeña con 100 ohmios, y justo por debajo de 50 ohmios obtuve la mejor luz.
