Paso 2: Soldando LEDs en pilares
El cubo se compone de dieciséis pilares.
Cada pilar consiste en cuatro LEDs girados que alimenta dos de los cuatro conductores se convertiría en un solo color de uno de los LEDs. El Arduino cambia tan rápidamente que nuestros ojos son engañados en pensar que LEDs múltiples a la vez los LEDs.

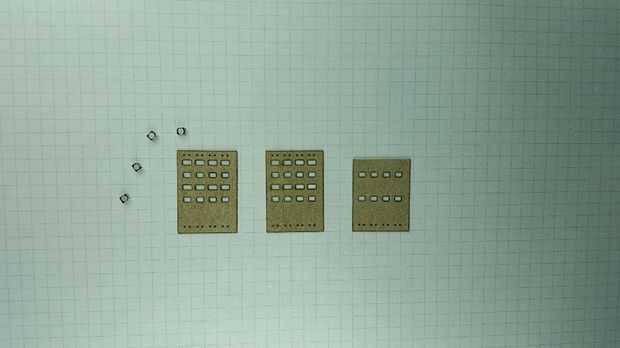

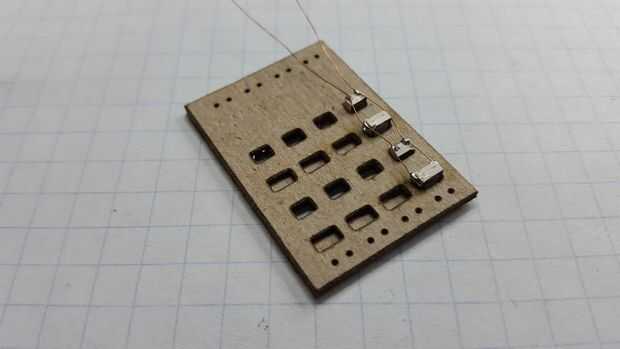

Después de probar muchas ideas diferentes plantilla para sujetar los LEDs mientras que soldarlos, mi plantilla final se hace de tres capas de cartón. Esto es donde habría sido más simple había utilizado LED con perfil cuadrado simétrico. Para mantener la simetría como gire el LED en cada capa, tuve que crear una plantilla que los LEDs a diferentes profundidades.
- Primero dos capas son idénticas.

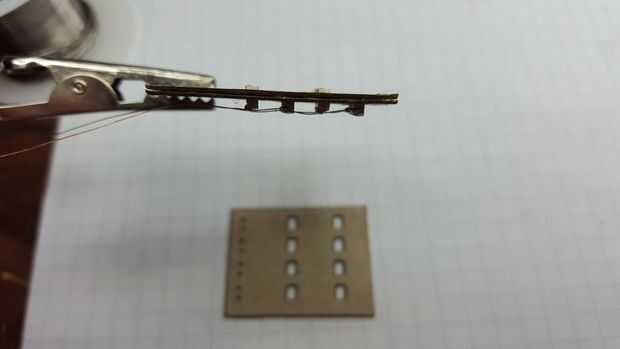

- Tercera capa tienen agujeros que faltan para crear las diferentes profundidades.
Por favor ver las fotos y el video para más detalles.
Este proyecto, como con cualquier LED cube es muy laborioso, así que tomé todas las precauciones posibles asegurar el éxito. Pruebo todos los LEDs en cada paso para atrapar errores tan pronto como sea posible.
