Más pequeño telescopio de Dobsonian (6 / 11 paso)

Paso 6: enfoque

Ahora prefiero el diseño mucho más simple de este enfoque.  Pero para este ámbito, yo había hecho un Crayford más normal. El tubo de drenaje es de aluminio con exterior de 1.5" y 1.25" diámetro interno. En realidad, mi oculares y el láser colimador no encajaban cuando lo conseguí, así que tuve que lijar el interior del tubo. El método fue a tomar un destornillador, envolver un papel de lija y espuma alrededor de la manija, colocar en un extremo con cinta adhesiva y girar el destornillador con un taladro. Tomó un tiempo, pero finalmente llegó el agujero lo suficientemente grande.

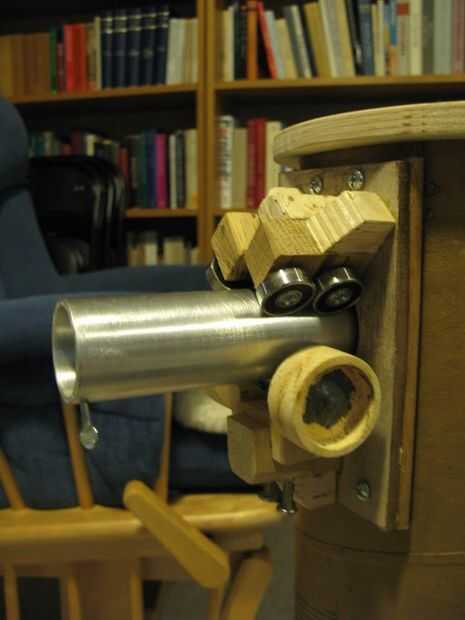

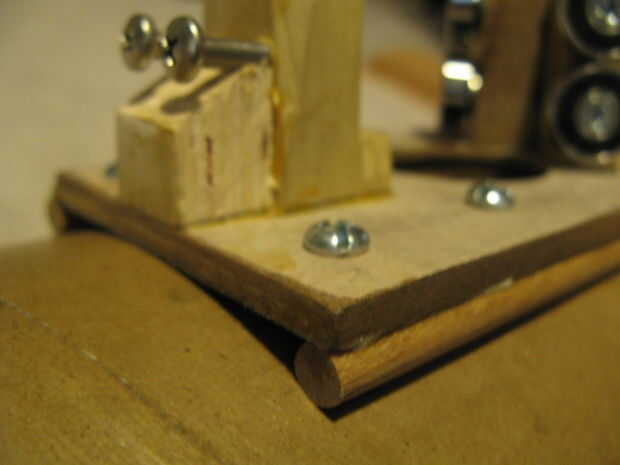

La parte principal del mecanismo de enfoque es una placa de tablero de partículas, con dos pasadores de 5/16" a lo largo de los lados para adaptarse a la curvatura del tubo (ver última foto) y tres puestos. Los dos de los postes a la derecha son, creo, roble y que la izquierda está cortado de varilla cuadrada de 1 "x 1" álamo y tienen poco cositas de madera detrás de ellos para evitar que se caiga. Son tanto pegados y atornillados a la placa. Los dos puestos a la derecha Obtén rodamientos de bolas (los baratos para patinetas que se pueden comprar en ebay, con tornillos para madera Weld'ed JB dentro de ellos), y el de la izquierda tiene un agujero cortó en él un soporte para el eje del enfoque. Hay dos tornillos en el soporte de ajuste de tensión.

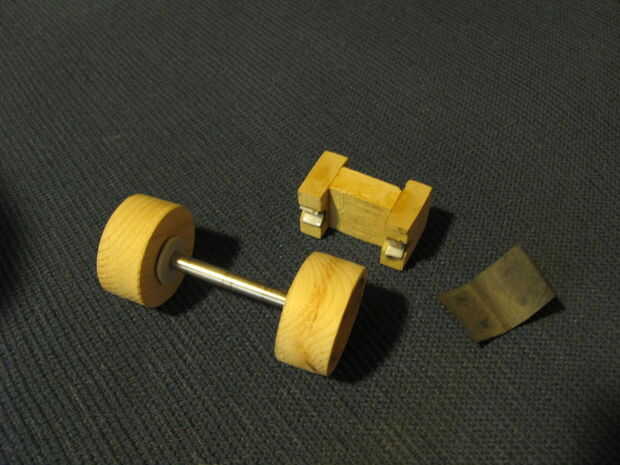

Las partes no fijos consisten en un poco en forma de H álamo cosita que encaja en la ranura en el poste izquierdo. Tiene algunos agujeros en forma de V, corte en él y con bondable PTFE. Entre la forma de H cosita y su puesto es una cosa de goma doblada para añadir algún resorte, cortada de una llanta de bicicleta. Los tornillos de ajuste en el post del oso contra el caucho. El eje es 1/4" de acero inoxidable. Las perillas son corte de tablas de pino. No son tan rectas como podrían ser, pero son ligeras. Corté las perillas por primera perforación aproximadamente 1/3" en un tablero de pino con una paleta de 1.25" de bits. Entonces yo cortar las piezas con una sierra del agujero más grande (1.5" o 1.75"). Resultado: cilindros con un orificio que lo ilumina y lo hace ven mejor. Luego poner un tornillo a través de cada uno y girar contra la lija en un taladro. Entonces, el eje encaja en los agujeros que las sierras de mandril hecho. Pongo algunos anillos PTFE en el eje y presentar los extremos del eje para que sea más áspera y menos redonda y pegado los botones colocan con, por supuesto, JB Weld. (Yo uso JB Weld para la mayoría de los bonos que no sean de madera de madera. Usar Titebond II para las uniones de madera de madera más. Salvo que las clavijas en la parte inferior del mecanismo de enfoque, para hacer el mecanismo de enfoque abrazar el tubo, fueron Unidas con pegamento del gorila, porque quería un pegamento que (a) seque rápidamente y (b) hacer refuerzos poco.)

Movimiento es deliciosamente suave.

En las fotos, el tubo de enfoque no es recortado bastante.  Eventualmente a cortarse a la longitud correcta (después de comprobar que el plano focal se encuentra--me gusta el enfoque cuando totalmente trasegado en ser unos 0,25" por debajo del plano focal) y se añadirá un tornillo de ajuste.
