Más simple desnudo conductor pintura casas de papel (1 / 5 paso)

Paso 1: materiales

Se reunieron los componentes listados en el Instructable desnudo.  Tenía todo excepto el transistor específico (BC548).  Sin embargo tenía un stock de transistores 2N3904 y 2N3906 que usar robot de conmutación de circuitos.  También pensé que si iba a hacer un Instructable, las partes deben ser disponibles en Radio Shack para que nadie tuvo que esperar para que un pedido en llegar.

Configurar un protoboard con los componentes.  Ninguno de los dos transistores se trabajaban con el diseño del circuito dado.  Después de algunos retoques y experimentando, se me ocurrió con el circuito mostrado en la foto.

Hay diversas variables que afectan el circuito: el fotoresistor usas, el espesor de la pintura, los leds que está utilizando.

Sin embargo, usando un pote de 10K acabado parece darle una amplia variación en el ajuste de la sensibilidad correctamente.

Aquí está mi lista de piezas:
Potenciómetro de 10K-Ohm micro-tamaño #271-0282 $1,69
9V batería snap connectors(5) #270-0325 $3,69
Photocells(5) de sulfuro de cadmio #276-1657 $2,99
2N3906 transistor (15) #276-1604 $2,99
LED - uso 2 - Radio Shack vende varias clases

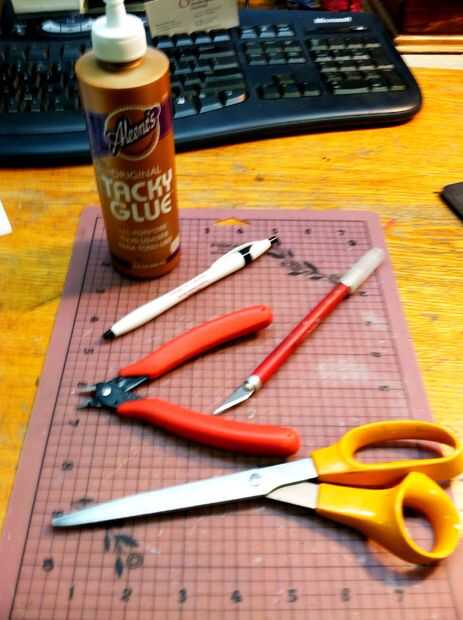

cartulina para imprimir en
cuchillo x-acto
regla de metal
un tablero de corte de auto-sanación es agradable
cartulina o papel que cabe en tu impresora
bolígrafo - muerto funciona muy bien para marcar los pliegues en el papel
lleva tijeras o las tijeras para cortar en partes
Adhesivo pegamento o UHU pegamento stick
un destornillador para girar el potenciómetro micro
papel encerado
cinta de enmascarar

He incluido los diseños de pdf en esta página para su descarga.
