Paso 6: Subir sektch de Arduino a ATtiny85
/ / El bosquejo demuestran una luz 5 canal con regulador micro ATTiny45/85 # Definir CH1 0 / / ATTiny45/85 PIN5 largo intervalo de tiempo = 1000; / / establecer la velocidad de parpadeo del LED (1000ms = un segundo) void setup) void loop () {} digitalWrite (CH2, alto); / / set el LED en
# Definir CH2 1 / / ATTiny45/85 PIN6
# Definir CH3 2 / / ATTiny45/85 PIN7
# Definir CH4 3 / / ATTiny45/85 PIN2
# Definir CH5 4 / / ATTiny45/85 PIN3
{
pinMode (CH1, salida); / / set CH1 como salida
pinMode (CH2, salida); / / set CH2 como salida
pinMode (CH3, salida); / / set CH3 como salida
pinMode (CH4, salida); / / set CH4 como salida
pinMode (CH5, salida); / / set CH5 como salida
}
digitalWrite (CH1, alto); / / set el LED en
retardo (intervalo); / / Espere un segundo
digitalWrite (CH1, LOW); / / set
retardo (intervalo); / / Espere un segundo
digitalWrite (CH2, LOW); / / set el LED
digitalWrite (CH3, alto); / / set el LED en
retardo (intervalo); / / Espere un segundo
digitalWrite (CH3, LOW); / / set el LED
digitalWrite (CH4, alto); / / set el LED en
retardo (intervalo); / / Espere un segundo
digitalWrite (CH4, LOW); / / set el LED
digitalWrite (CH5, alto); / / set el LED en
retardo (intervalo); / / Espere un segundo
digitalWrite (CH5, LOW); / / set el LED
}
Siga los pasos abajo para subir el sketch a ATtiny85
1. regreso al software de Arduino y seleccione Archivo > nuevo en menú
2. copiar sobre el código de fuente de luz a tu espacio de trabajo de Arduino.

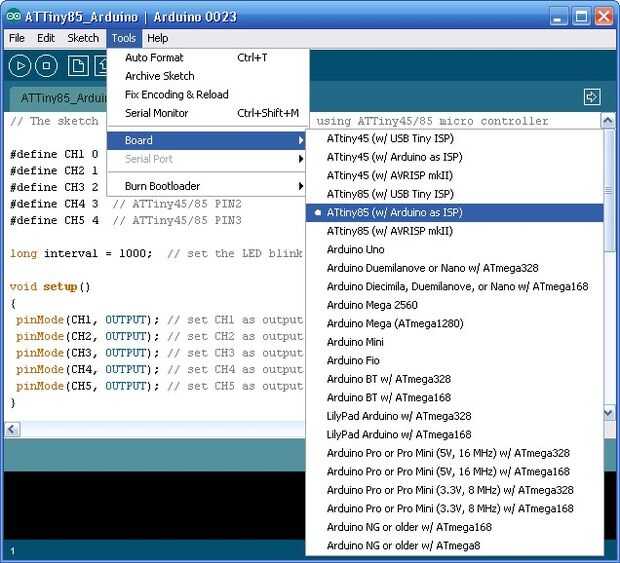

3. Haga clic en herramientas > Junta Directiva > ATtiny85 (w / Arduino como ISP) como se muestra en la figura a continuación
4. Haga clic en el icono de carga para comenzar a subir el Sketch a ATtiny85
