Más sobre estantes diseñados siempre (1 / 7 paso)

Paso 1: diseño

Concepto general - cumple nuevo viejo

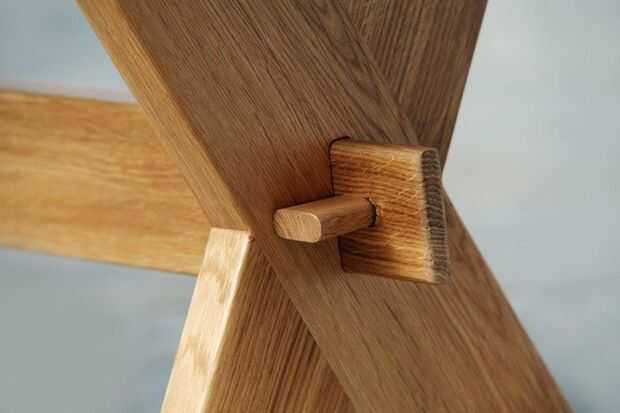

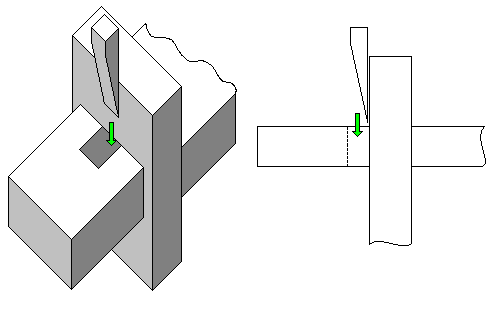

Me gusta el trabajo de madera tradicional y el uso de cuñas y tacos en vez de tornillos y pegamento. También me gusta técnicas de fabricación automatizada (impresión 3d, mecanizado, CNC láser de corte, etc.). Así que quería ver si podía mezclar los dos. Por lo que puse edificio CNC trabajado a máquina paquete plano estantes sin pegamento o tornillos (aparte de montar a la pared). Terminé usando una articulación similar a la mortaja clave de la tradición (ver fotos) y la espiga. También decidió hacer de madera de la capa porque es estructuralmente estable, disponible, rentable y creo que el grano y el grano final pueden mirar realmente bueno.

Tamaño
Medí la pared para ver la cantidad de espacio que tenía que jugar con. Entonces medí algunos de las cosas claves que se iban a ir en el estante como impresora, carpetas etc. de la caja.

Dibujó la envolvente del espacio a escala en mi libro del bosquejo entonces comenzó a dividir el espacio para ver lo que funcionaría.

Me gustaba la idea de tener un sistema de vinculación de cajas y pasó por muchas iteraciones de cómo unirse a ellos sin ningún hardware o pegamento. Al final resultó es escalable en tamaño y escalable en cuántas cajas conectan entre sí.

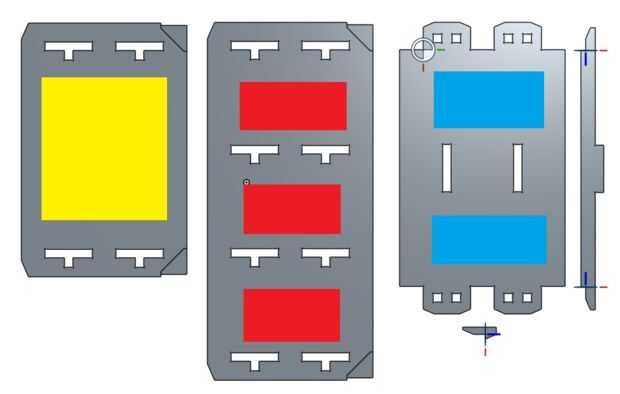

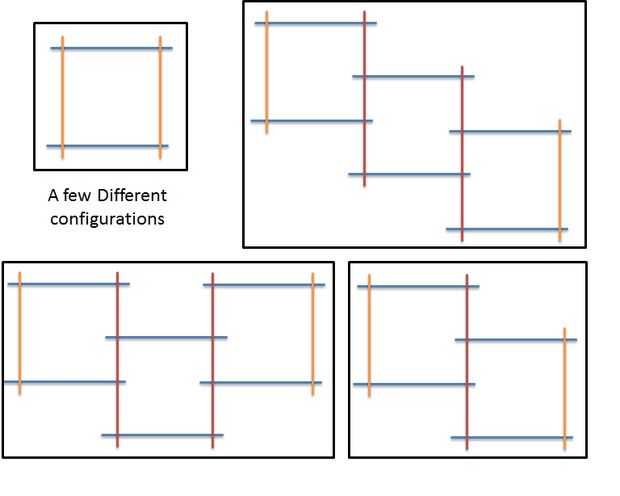

El show de dibujo lineal y dibujo del CAD color un número de configuraciones que se pueden montar los estantes en los números de cada componente varía dependiendo de la configuración.

El conjunto que he construido consta de:
2 extremos (amarillo)
1 centro (rojo)
4 estantes (azul)
8 estante o reforzadores
32 pinzas

Dispositivos de fijación mural

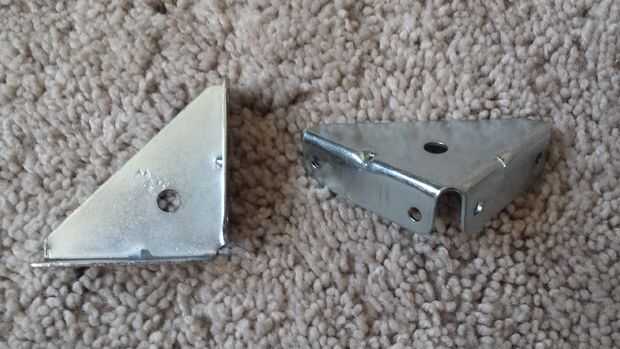

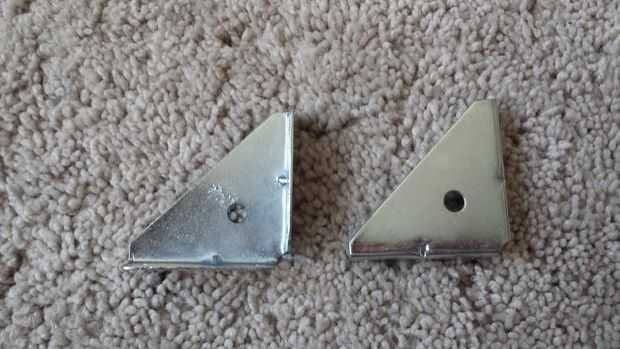

Fue más difícil la solución de montaje en la pared y luego pensé y me tomó un tiempo encontrar los soportes derecho. No quería ser visto así que tuve que ser capaces de ocultar.

Estos son los seleccioné (4,50 £ 10)

http://www.eBay.co.uk/ITM/Pack-of-10-Heavy-Duty-Co...

Acabado
Quería ver el grano de madera y la veta por lo que sabía cada corte cero o marca sería difícil de ocultar. teniendo en cuenta esto en el frente es un buen paso como pintura puede añadir espesor al material que puede estropear cualquier tolerancias apretadas
