Más sobre estantes diseñados siempre (2 / 7 paso)

Paso 2: CAD - probar algo nuevo

He utilizado una serie de paquetes de CAD antes y mi ir a era bosquejo para arriba. Para ello pensé que intentaría algo más y recientemente había descubierto Onshap. Onshape es un programa de CAD basado en navegador (tamaño limitado). Es muy intuitivo de usar y hay tutoriales muy buenos. Si estás interesado cheque él hacia fuera lo recomiendo, también pueden acceder a mis modelos y usarlos para ti mismo.

https://www.onshape.com/

Una característica muy buena es trabajo colaborativo que esto me permitió compartir el modelo con southwestCNC que hagan cambios o recomendaciones que ayudarían a fabricación.

Tolerancias de
Diseñé el modelo con tolerancia 0 en muchos lugares esto trabajó bien como significó cuando el material fue entregado a la tienda de máquina puede medir (como capas de 18mm es raramente 18mm en realidad) y mi diseño para adaptarse a la escala.
Retrospectiva de capitán - debo han añadido algunas tolerancias más en áreas que no serían visibles como esto habría ahorrado algunas lijar después.

Perro y hueso
P. ¿Cómo cortar un agujero cuadrado sin redondeado las esquinas con un cortador redondo? A - usted cant (estoy seguro que alguien va a probarme mal)

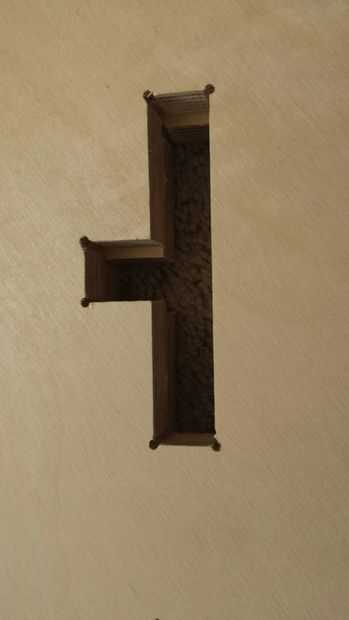

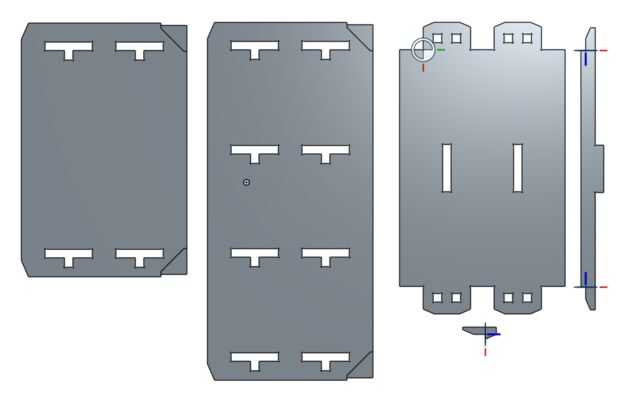

Lo que puedes hacer es taladrar un pequeño conjunto en cada esquina primero y luego cortar entre ellos esto deja una forma un poco como un hueso. Esto tiene dos ventajas. No cincelado las esquinas para que sean todos cuadrados y la patilla cuadrada no vendar tanto cuando está poniendo en el agujero cuadrado. Las imágenes muestran al cad dibujos y un ejemplo de una apertura del hueso terminado.

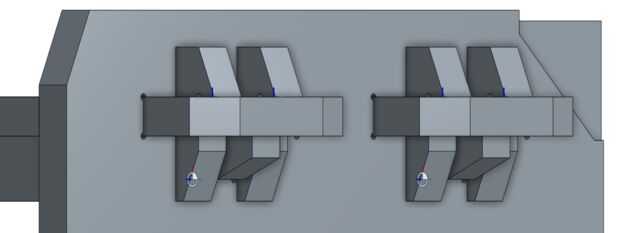

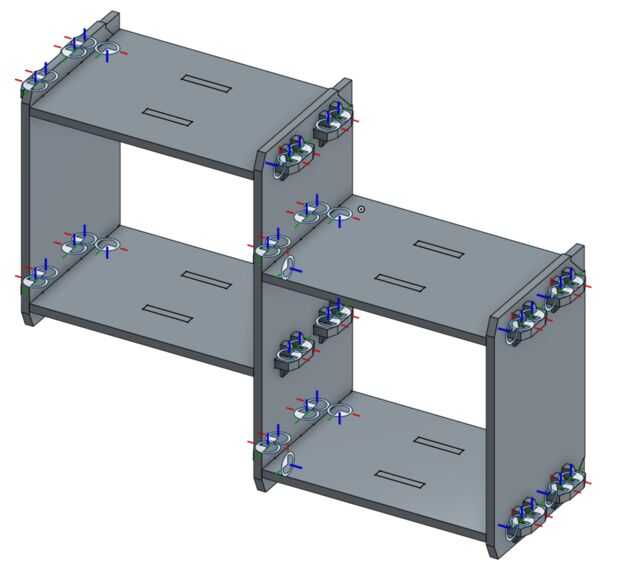

Había diseñado todas las piezas individuales entonces reunidos en Onshape.
