Paso 3: Extender las entradas de botón
![]()
![]()
![]()

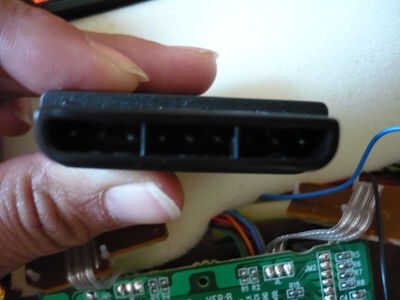

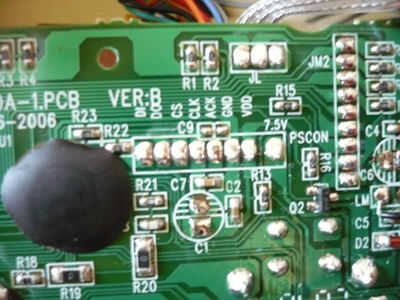

Un lado de la pieza de metal es conectado a Vcc (3.5V) y el otro lado está conectado con el microcontrolador en el pad. Para utilizar el masaje entrada como botones, conectamos el Vcc a un lado del touchpad en la chaqueta, y al otro lado de la pantalla va a la conexión de entrada del microcontrolador del pad. 3.5V puede tomarse directamente desde el pad VDD (ver imagen). Si no está escrito en el circuito, es el pin conectado al pin 5 de th de la clavija de playstation (información de
www.technik.net)

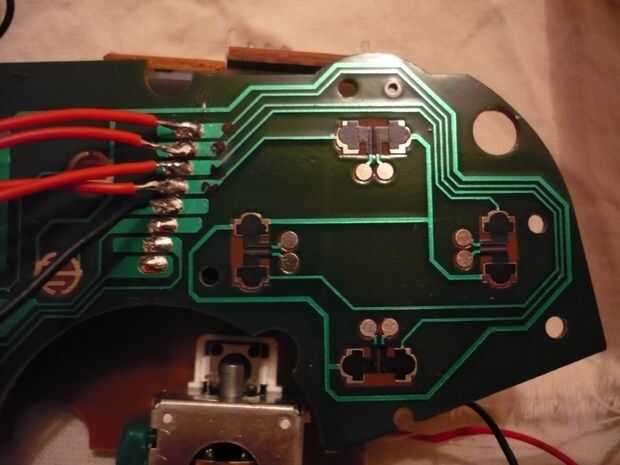

El masaje me chaqueta tiene 10 diferentes tipos de botones, arriba, abajo, derecha, izquierda, triángulo, escudero de círculo, Cruz, seleccionar y empezar. Cada conexión a la entrada de gamepad para estos botones se amplía con un cable (cable rojo en la fotografía).
