Paso 9: El circuito

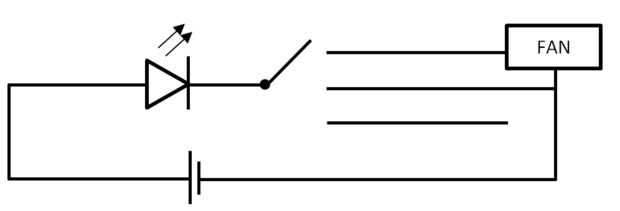

Anteriormente era el diagrama del circuito original, te darás cuenta de la inclusión del ventilador. El plan original era tener un interruptor de tres vías con tres Estados, sólo LEDs, LEDS y giro de ventilador y apagado. Sin embargo rompí uno de los terminales en el ventilador durante la compilación, por lo que no se pudo. Terminé usando un simple LED, interruptor y una batería configurado. Los LEDs se pegan justo debajo de los ojos en las esquinas inferiores (mostrados arriba). Estos fueron conectados en paralelo a un clip de batería de 5 v y un interruptor de palanca. El interruptor fue oculto a la vista en el mentón a la derecha y la batería puede ir dondequiera que tienes habitación, en mi caso había un amplio espacio debajo de la barbilla.
La soldadura de todo el circuito en primer lugar, reforzar todas las uniones con pegamento y luego péguelo en la mascarilla. No ponga el soldador en cualquier lugar cerca de la máscara. Cubrí todos los circuitos con cinta para ordenar un poco de escalada.
