Paso 2: Tarea uno: ingeniería inversa de la lata
¿La pregunta principal era cómo conseguir el guardabarros en el cad?
Unfortunealey i ow no escáner 3d, al menos no uno grande para poner en el guardabarros sin montar.

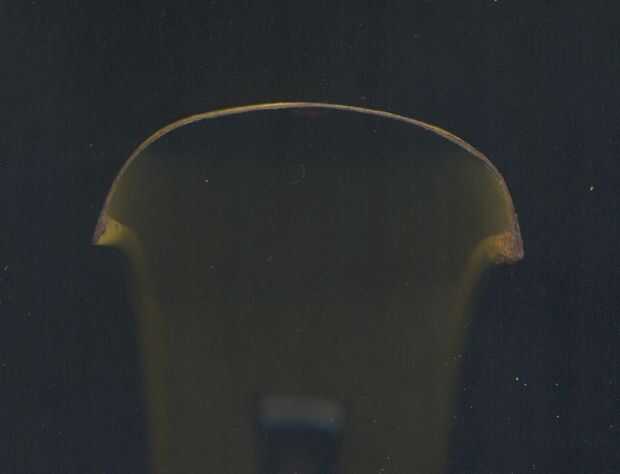

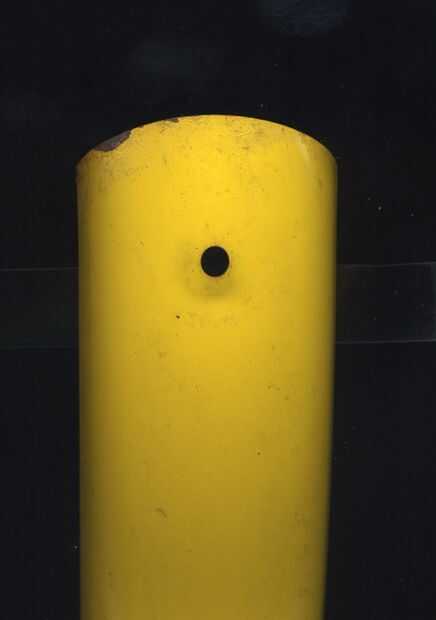

Así que he arreglado algunos cómo el guardabarros con el frente perfil sitio sobre el vidrio de mi scanner Epson 2d ordinario. La distancia focal de este escáner es suficientemente ancha como para analizar las partes de bisel más agudo casi. El perfil describe un arco desde la vista superior y establece por ello no en el explorador.

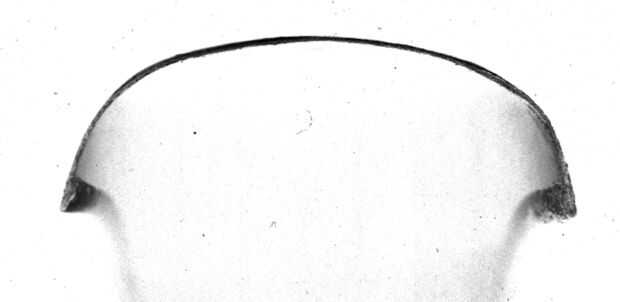

Después de que algunos tratan de 's de exploración que edité la imagen en el gimp para hacer más visible. Primero recurrí a blanco y negro y luego invierte los colores. Finalmente jugué con las curvas de contraste para obtener un cuadro monocromo sharp. La imagen se ve un poco una radiografía como.
Ahora importados la imagen en inkscape y dibujó con bezier curvas el perfil casi como en la foto. La imagen no apareció simétrica detrás y entonces dibujé una mitad, refleja una copia de los caminos y conecta los puntos de ruta. Para el siguiente paso, el camino tiene que no ser sólido y cerrado. Véase también svg adjunto. archivo.
