Paso 4: Tarea tres: Fix dat Ave

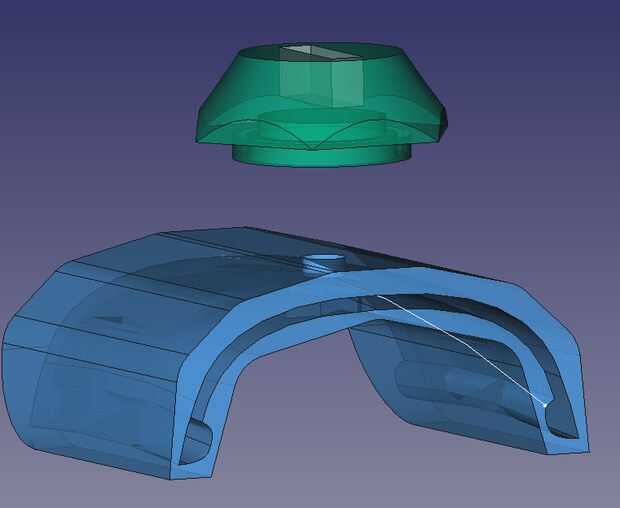

Todavía en FreeCad tuve que crear un portador para el pájaro.

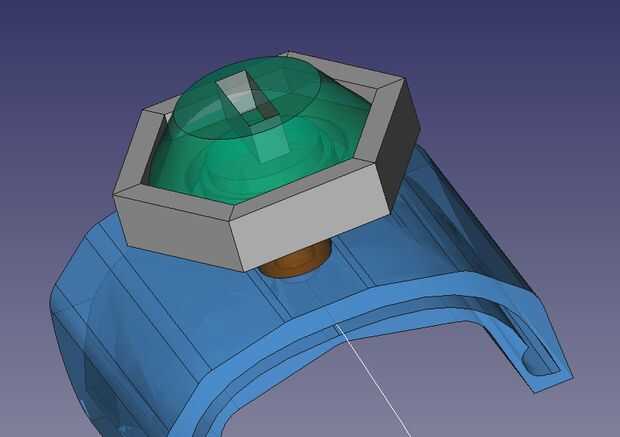

La parte inferior debe llevar la tuerca y fijar la cubierta. La placa superior reemplazable tiene que llevar el adorno. También ambas partes vienen con un imán de neodimio que encajan entre sí sin usar herramientas.
Ambas partes donde hecho con un dibujo de perfil, que se convirtió luego en parte modo de diseño. Ahora la placa se cortó con la tuerca, el tornillo y el imán, la parte superior de la placa con el imán demasiado y la ranura en la parte superior.
Finlay la forma hexagonal exterior se realizó con un hexágono circundante corte ambas placas en el contorno. La ranura está diseñada en una unidad del mm recta de 4 x 14 mm para hacer fáciles de encajar en otros ornamentos del mismo hecho.
Si estudias el fichero cad ves la ranura y la cabeza/tuerca de tornillo son un poco grandes. Esto es para mejor ajuste y por mi (y que muchos otros) impresoras hace agujeros de interior más pequeño que en el archivo. Sin embargo menos de la buena calibración.
