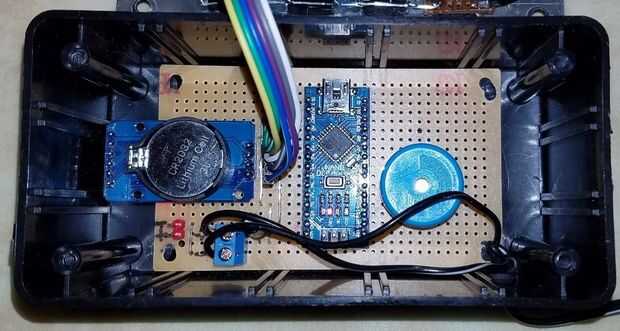

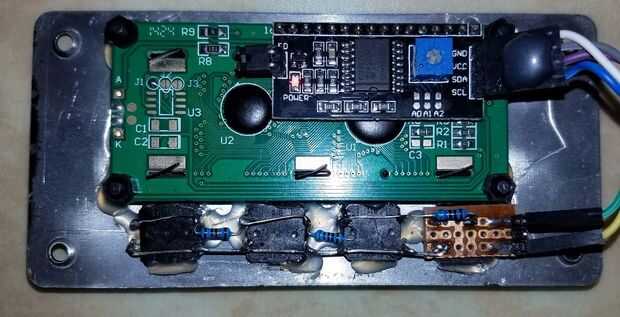

Paso 2: Construir placa perforada

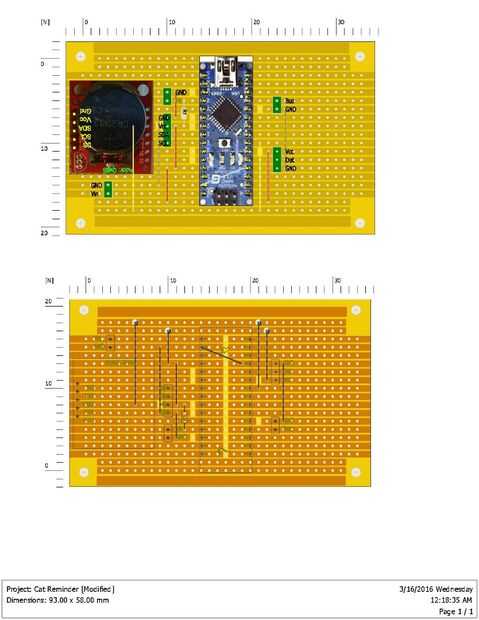

Te recomiendo colocar las piezas en el tablero en la posición correcta y comprobar que no existe la cantidad correcta de espacio entre las piezas a ejecutar los puentes. Utilice una punta fina marcador permanente poner un tick marca cada cinco filas y columnas en el lado de las piezas de la Junta. Recuerde que la cuenta empieza en 0, 0 en la esquina superior izquierda del tablero. También puede marcar la posición de las partes más grandes con marcas para que usted regresar en la ubicación correcta si tiene que quitarlos durante la construcción.
Tiendo a quitar todas las piezas y entonces sustituirlos de izquierda a derecha, los de soldadura en el lugar como ir. Instalar los cables de puente medida a lo largo. Cortar los alambres sobre un cuarto-de-un-de pulgada (7 mm) más de lo necesario y un gancho de ángulo recto de la curva en un extremo. Coloque el gancho en el agujero correcto para uno de los extremos del alambre y nota donde va el otro extremo. De la curva en el otro extremo un gancho similar y coloque el cable en el tablero. Cuidadosamente Sujete el cable con una uña o un destornillador pequeño mientras que la soldadura en el lugar.
El último paso en la construcción del tablero debe cortar los rastros. Gire con cuidado una broca de 1/8 pulgada (3mm) con un tornillo de perno en los orificios para cortar. Asegúrese de que usted corte a través de la huella pero no se demasiado agresivo con el fin de hacer un trabajo limpio.
Una lupa es útil para comprobar los empalmes de la soldadura y los cortes de rastro.

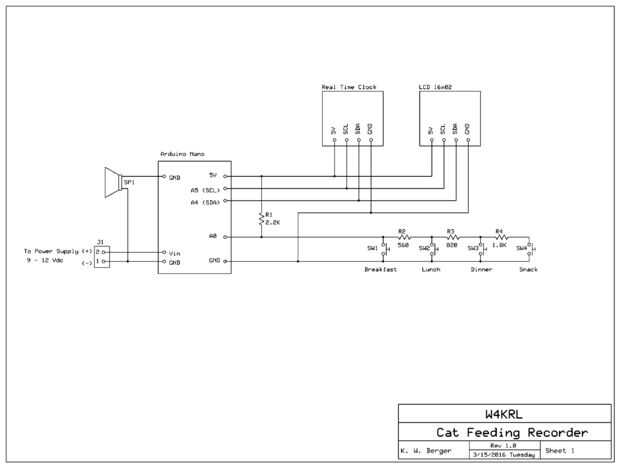

Es una buena idea utilizar un óhmetro para comprobar la construcción de la placa perforada. Compruebe que no haya cortocircuitos entre huellas positivas y negativas y que conecta a cada pin del Arduino con el componente correcto.
