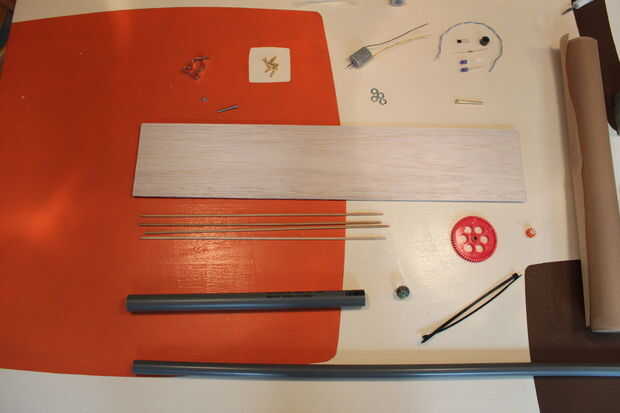

Paso 1: Materiales y herramientas
1 pieza de balsa de espesor 2mm 10 cm por 40 cm o 10 cm por 10 cm de 4 piezas
4 pinchos de bambú (carne) 30 cm de largo, de 3 mm de diámetro
algunos cellotape, por lo menos 19mm de ancho
pegamento
engranaje grande (alrededor de 60 mm de diámetro, pieza de Opitec 840088)
un pedazo de madera, 3 cm de espesor y unos 6 cm por 6cm de tamaño.
papel antiadherente,
1 palillo de pegamento (tipo temp baja cuando se trabaja con los niños)
un tornillo gabinete con una parte sin rosca, ajuste libremente el agujero del engranaje (4mm para el equipo mencionado anteriormente), aproximadamente 35 mm de largo. Un tornillo de latón durará más tiempo en condiciones húmedas, me enteré de los tornillos con un diámetro nominal igual del agujero del engranaje, realmente caben holgadamente.
4 arandelas ajuste el tornillo de
pintura y barniz (opcional)
Para el generador:
lleva un motor de juguete "grado solar" con 7cm (130 FF "motor solar", Opitec parte 224176 funciona muy bien, pero necesita cables a soldar al motor. La RF 300, Opitec 224154, viene con cables, pero es menos resistente a la lluvia)
un piñón pequeño del mismo módulo como el engranaje grande (841187 Opitec con adaptador 842022)
(resorte de acero) abrazadera de montaje del motor/generador (Opitec 225074)
un perno largo 25 mm y la tuerca. Elegir M3, permitiendo para la perforación de todos para hacerse con una broca de 3 mm.
Para el Joule Thief:
un toroide de ferrita (p. ej. Conrado 507997 o 508039)
un 2N3904, transistor de BC 337 o equivalente
una resistencia de 1kOhm
1 a 3 LEDs (los claros son más fáciles de ver iluminación en luz del sol)
2 veces 20 cm de cable eléctrico aislado galga fina (hilos trenzados de cable de teléfono o red son perfectas)
5 gabinete tornillos pequeños, preferentemente de cobre amarillo (contacto más durable). Elegir diámetro de 3 mm más corta que encontré, permitiendo para la perforación de todos para hacerse con una broca de 3 mm.
Para el mástil
un trozo de 27 cm de tubo eléctrico de diámetro de PVC de 20mm
a 75 cm a 1 m larga pieza de tubo eléctrico de 16 mm PVC
2-ataduras (bastante pequeñas son aceptables)
un mármol

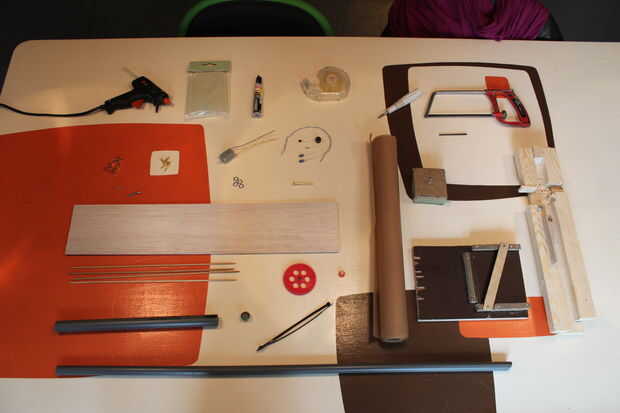

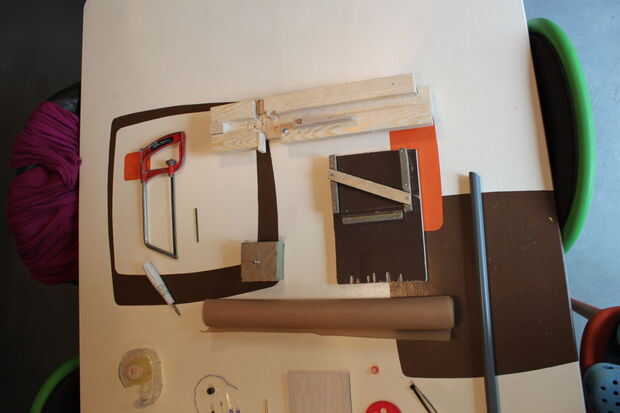

Herramientas:
un arco de sierra junior
un plano de trabajo de superficie (teóricamente 31 por 31 cm, pero toma doble para trabajar con cierta comodidad)
una pistola termofusible (baja temperatura tipo cuando se trabaja con los niños)
un taladro (preferiblemente tipo de columna) y una broca de 3mm
destornilladores de ajuste los tornillos y los pernos utilizados
algunas plantillas pueden hacerse de madera de desecho como se explica en los siguientes pasos
