Paso 2: Proceso de diseño

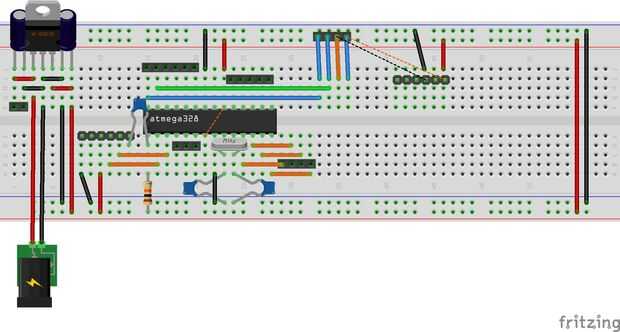

Comenzando con el diseño de la placa sin soldadura, siguió el diseño que hizo previamente para el circuito Master I2C y añadido los pasadores de arranque para los pernos ATMEGA328P, ICSP y he añadido en una salida de energía de Vin.
Administración de energía
La sección izquierda de la Junta se dedica a los componentes del regulador de voltaje de 5V. Yo he arreglado los componentes en el protoboard sin soldadura para que puede ver sólo cómo funciona este circuito. La potencia va a la izquierda LM7805 pierna (voltaje de entrada). Hay un alisado capacitor conectado entre la pata de entrada de voltaje y la pata de tierra común (la media pierna). La pierna derecha (salida de voltaje) también tiene un capacitor de suavizado entre ella y la pierna de tierra. Hay un Jefe femenino del Pin 2 conectado a la entrada de voltaje y tierra una Vout.
La tensión de salida y la tierra están conectados a los rieles de positivo y negativo de la placa sin soldadura, dando voltaje de 5V regulada a la Junta (puente abajo hacia arriba).
El microprocesador
El ATMEGA328P se encuentra en medio de la junta con el Pin 1 (RESET) en la posición inferior izquierda. Hay una resistencia de ohm 10 k conectar el reset con el voltaje de la salida del poder. El pin RESET también conecta con el conector USB Serial Pin 1 a través de un condensador cerámico de 0,1 nF.
VCC (pin 7) es puenteado a AVcc (pin 20) en el ATMEGA328P.
XLAT1 (pin 9) y XLAT2 (pin 10) están conectados al cristal de 16 Mhz y una toma de tierra con un condensador de cerámica de 22 pF en cada una de las 2 patas del cristal.
Prácticamente todo lo demás es breakout...
USB Serial
Conecta (de izquierda a derecha) RESET (pin 1), RX (pin 3), TX (pin 2), alimentación de 5V, nada y GND. tenga en cuenta que el pin 5 de la conexión serie USB no se conecta a nada. Estoy conectando un adaptador Serial del USB de Freetronics a la Junta que puedo conectar la placa a la PC mediante un cable USB para serie monitoreo y también para subir bocetos a la ATMEGA328P (bootloaded).
Breakout de I2C
Conecta 5 analógico (pin 28), analógica 4 (pin 27), GND y 5V.
ICSP cabecera

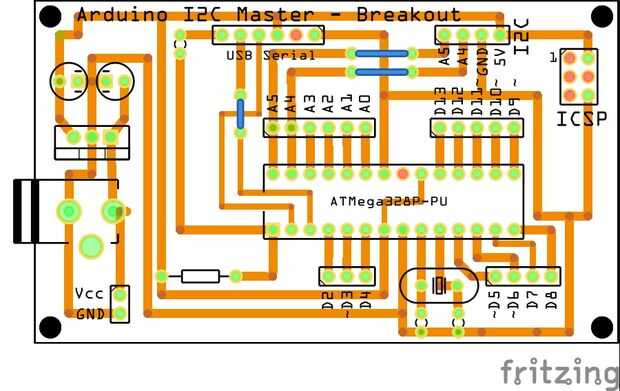

He añadido un encabezado ICSP a la Junta que puedo grabar el bootloader a la Junta a través de mi USBTinyISP. Lo tenga en cuenta que sólo los 5V y el GND están conectados para el ICSP en el diseño. La intención es utilizar puentes para conectar los pines RESET, SCK, MISO y MOSI de la ATMEGA328P en la cabecera. Este es uno de los compromisos más importantes de un solo lado PCB. Podrás ver los puentes (blancos) en las fotos laterales de cobre.
Diseños de Fritzing
He incluido el Fritzing diseño archivos en este instructable para que usted puede construir el circuito, si desea, o avanzar el diseño... Si desea.
