Paso 3: Construcción de PCB
Una vez terminado el diseño, es hora de construir el circuito impreso.
Lo he hecho utilizando el método de transferencia de tóner de impresora láser. En Resumen, imprimir en impresora laser, corte diseño de, diseño de hierro sobre el cobre, papel de enjuague del tablero.
He utilizado el peróxido y el ácido clorhídrico como mi grabador.
Una vez que se graba el PCB, es importante repasar la junta con una lupa/microscopio/buena vista, para encontrar cualquier puentes o vacíos en los rastros. Usted debe también va sobre los rastros con un probador de continuidad para asegurarse de que sus huellas están eléctricamente. Después de repasar la junta con un alcance y después que había soldado los componentes en la placa, todavía encontré que A4 y A5 se tiende un puente sobre. Me tomó un poco mientras que para encontrar el problema... resulta que había un puente de rayita entre las almohadillas de los puentes las líneas en el tablero. Pude solucionar el problema con una sonda afilada.

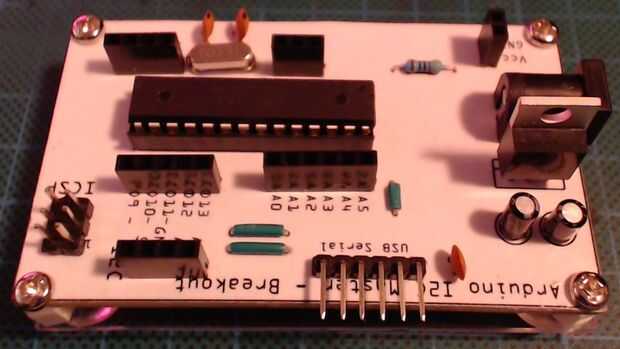

Perforar la placa y soldar todos los componentes en sus respectivas posiciones.

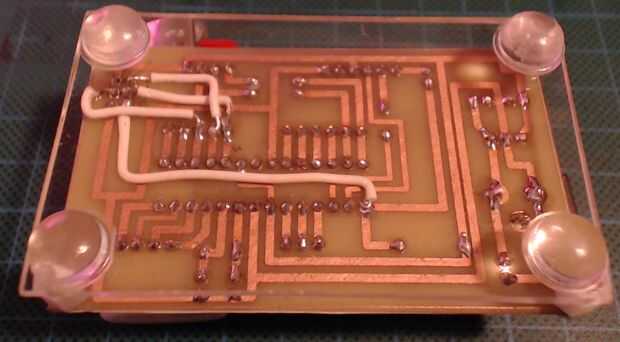

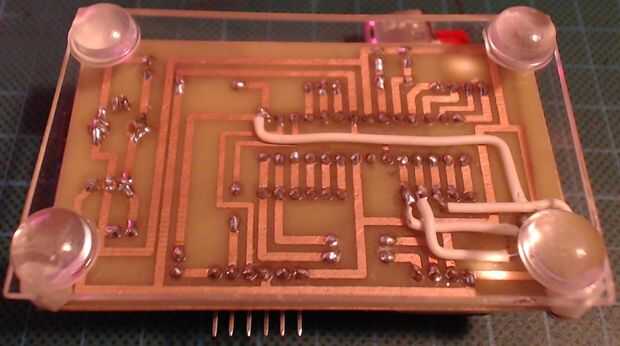

Nunca disfruto de soldadura en puentes largos, pero a veces es inevitable. Tenga mucho cuidado al hacerlo porque es muy fácil al puente en un espacio reducido. Tuve que mecha fuera una feria gota de soldadura que insistió en la formación entre el SCK y MOSI de pins de la pisc... Qué dolor en el trasero. Después de drenaje del puente que, fui la cabecera con la sonda de metal y luego prueba los alfileres y rastros hasta me alegré de que el circuito estaba libre de error.
Si hay una cosa que he aprendido en esta afición, es que no puede probar sus circuitos bastante. Tan pronto como usted consiga complaciente, obtendrá un puente o una brecha y freír un chip. Puede ser de hecho humillante.
