Matrix Infinity LED - Bluetooth controlado (9 / 13 paso)

Paso 9: Cableado el Arduino Bluno y fuente de alimentación

Quick Step 9:

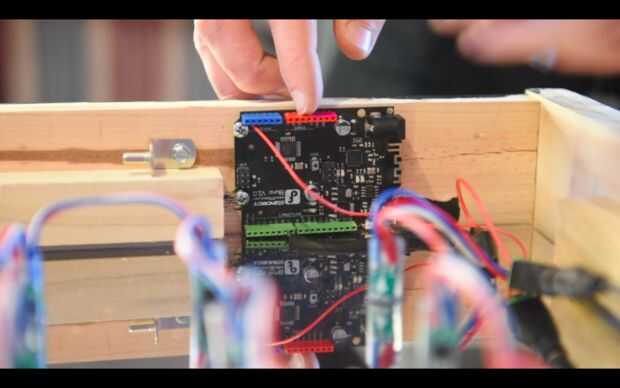

1. Orientar la Arduino Bluno en la esquina al lado del primer LED
2. Atornille en su lugar a la estructura

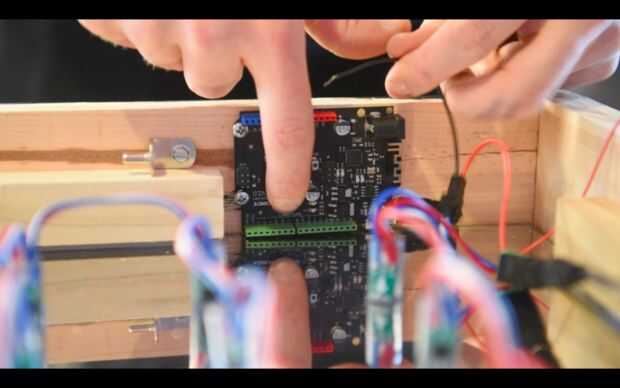

3. Tome el cable de línea de datos (blanco) de lo LED y enchúfelo en datos Pin 6
4. Toma de tierra (azul) el poder suministrar y enchúfelo en el conector de tierra en el Arduino

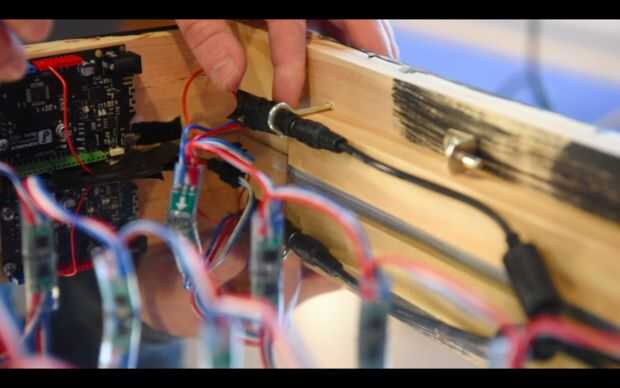

5. Conecte el cable de LED (rojo) positivo al borne positivo del conector hembra cañón 5,5 mm
6. Conecte el cable de LED (azul) negativo al borne negativo del conector hembra cañón 5,5 mm

Punteros de Quick Step 9:

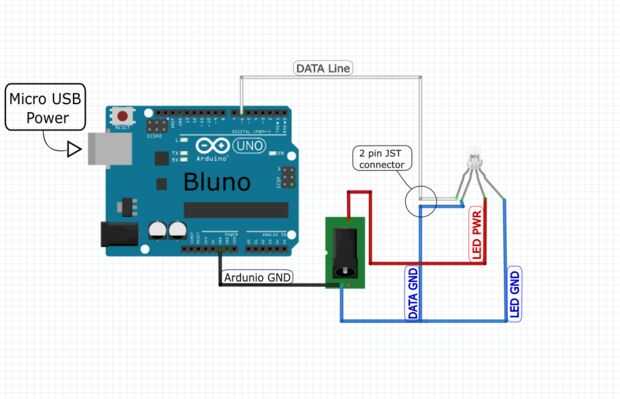

Si utiliza la cadena exacta de LED que estoy usando, el cableado será igual que el anterior. Sin embargo, usted debe comprobar el diagrama de cableado de su específica cadena de LED. También tenga en cuenta que el suelo de la línea de datos tiene que estar ligada a la tierra de la fuente de alimentación de 5v, que también está ligada a la tierra del Arduino como se muestra en el diagrama de cableado.

También tenga en cuenta si está usando el filamento LED figuran en la descripción, viene con un conector JST de 2 clavijas en las líneas de datos y de la tierra de LED al inicio y al final de la cadena. Desea conectar el lado femenino de la JST (el inicio de la cadena) al pin de datos 6. Conector JST macho es así usted puede encadenar varios hilos juntos. Si enchufarlo al revés, no pasará nada.
