Matriz de LED 24 x 10 (basado en Arduino) (9 / 9 paso)

¿Paso 9: ideas?

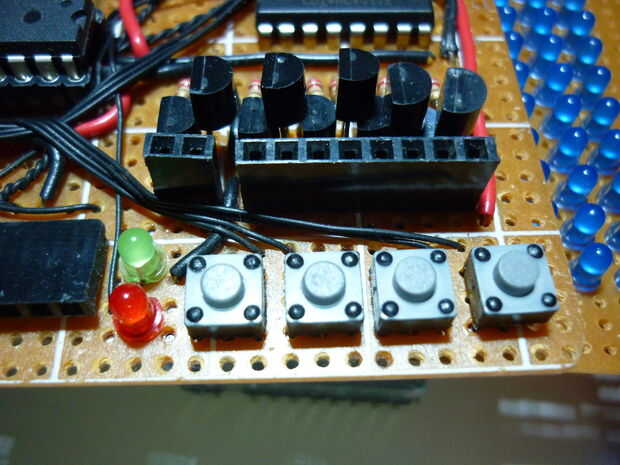

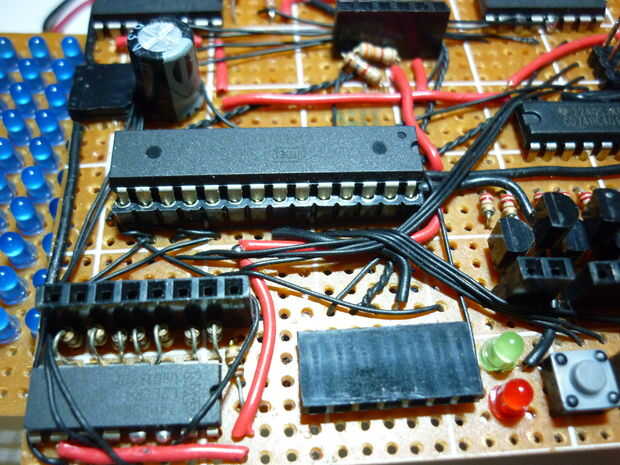

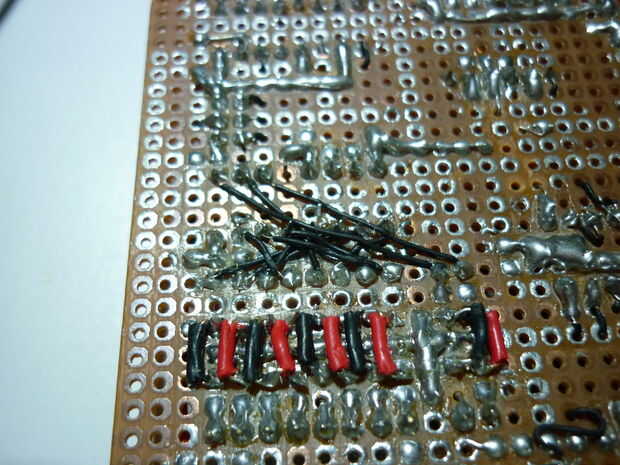

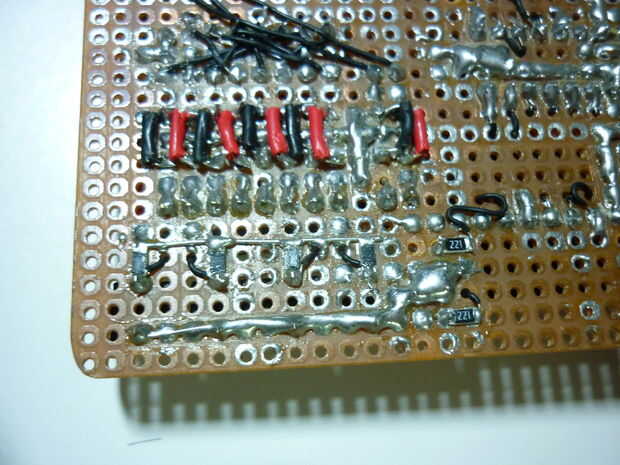

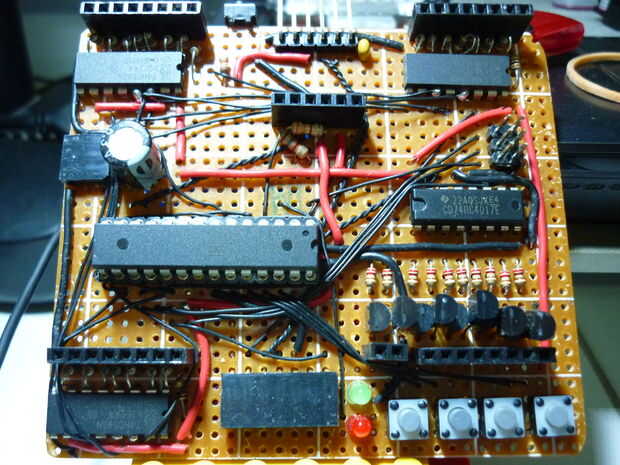

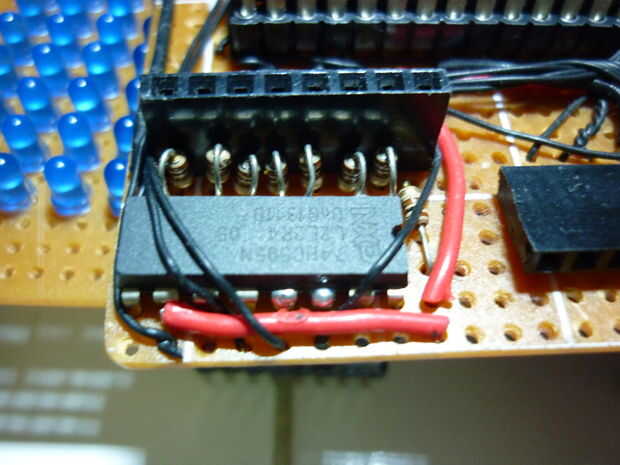

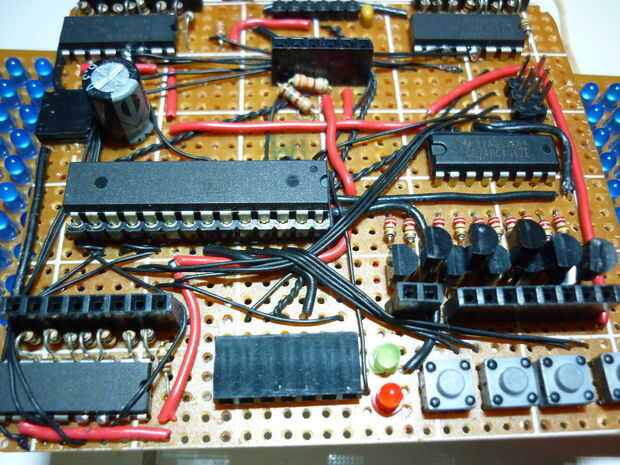

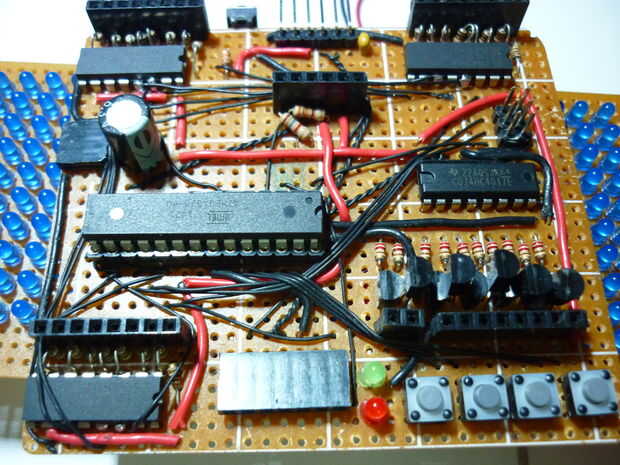

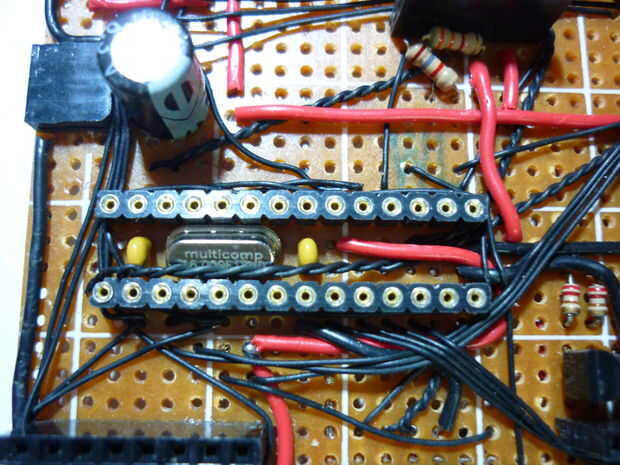

Después de construir el tablero de regulador, he conocido algunos problemas y algunos TOC... A veces los pines del IC de la MCU no toquen los contactos de la toma por lo que la matriz no aparece... y todos los cables AWG 20 usados como puentes son tan molestos para todo lo desmonté y reconstrucción e intercambian todos los cables de alimentación no con deformación de alambre, dejando el poder y conexiones con 20 AWG los cables de tierra. También he añadido 2 LED (uno en el pin 13) y otro en un pin de I/O libre y también 4 pulsadores como entradas. Ahora la Junta se ve más ordenada y más professional(teehee). Por último, un encabezado ICSP también fue agregado para programación del gestor de arranque sin necesidad de quitar el chip.

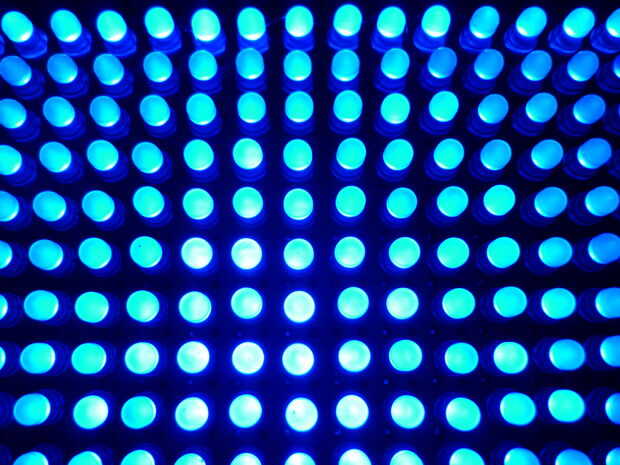

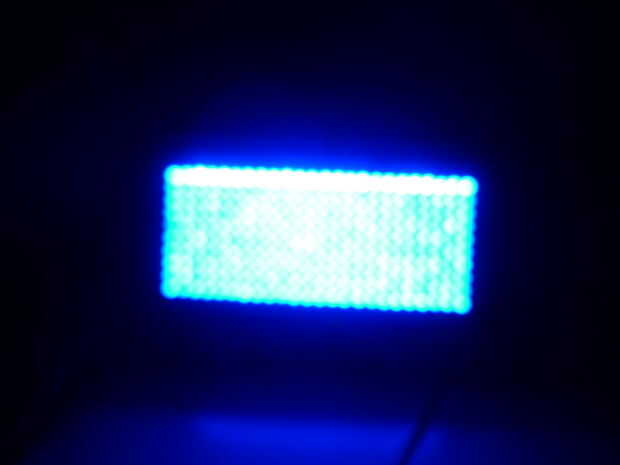

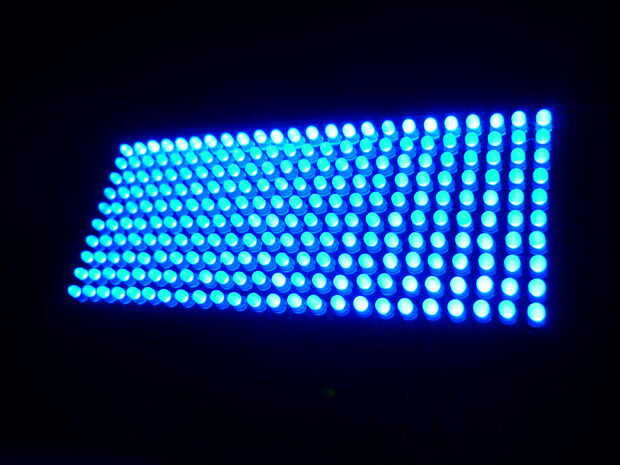

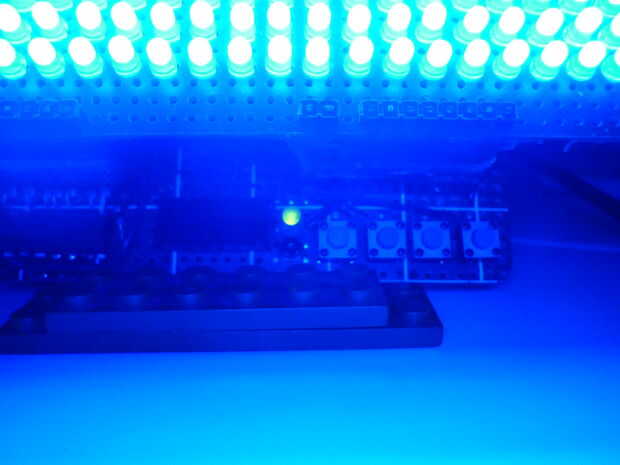

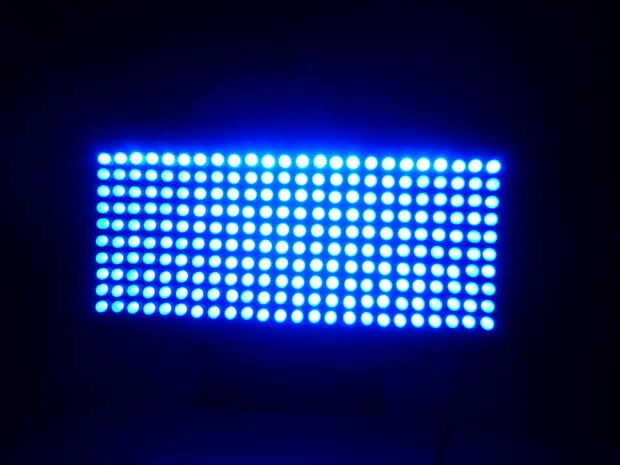

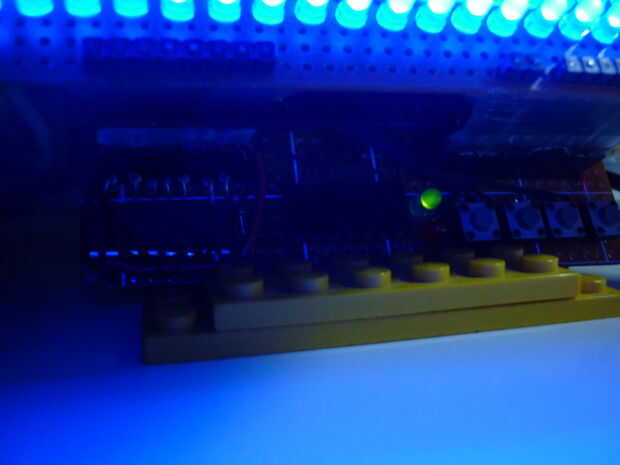

También he añadido algunas fotos de todos lo LED en el que se toma en un ambiente oscuro... No es tan brillante como parece en la foto...
