Matriz de LED 24 x 10 (basado en Arduino) (1 / 9 paso)

Paso 1: Materiales y herramientas

Necesitarás estos materiales figuran:

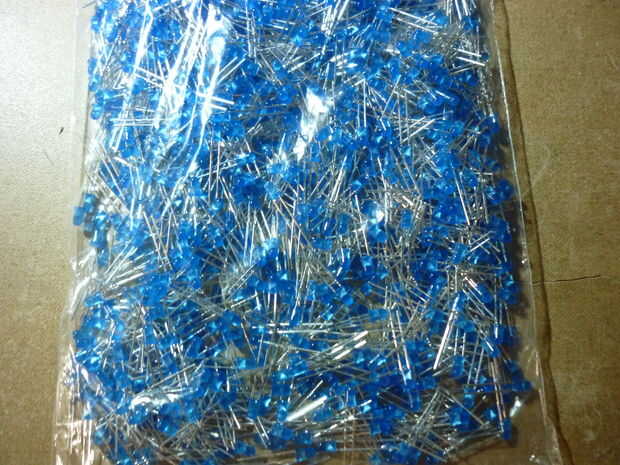

  • 240 LEDs (LEDs puede fallar o ser fritos fácilmente, por lo que recomiendo conseguir al menos 10-20 más (también tengo 1 mil para otros proyectos))
  • 3 x 74HC595 shift registros
  • contador de década 4017 x 1
  • 24 resistencias (usar esto para obtener los valores que necesita (http://led.linear1.org/1led.wiz), tienes que saber tus LEDs adelante voltaje y corriente, así como lo que está suministrando con (en mi caso estoy usando 5V))
  • resistencias 10 x 220 ohmios (alrededor de 150 a 1k de mayor valor debería estar bien)
  • 1 x 10K resistencia y el interruptor del tacto (para restaurar)
  • transistores 2N2222 x 10 (2N3904 funcionaría pero previamente tengo algunos 2N2222 por lo que yo he utilizado)
  • 1 chip de x ATMega328. Asegúrese de tener las herramientas para programar si tienes el chip (he utilizado USBasp y FTDI chip)

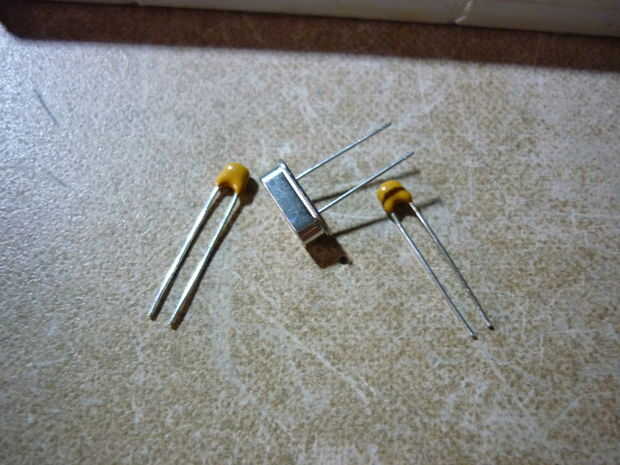

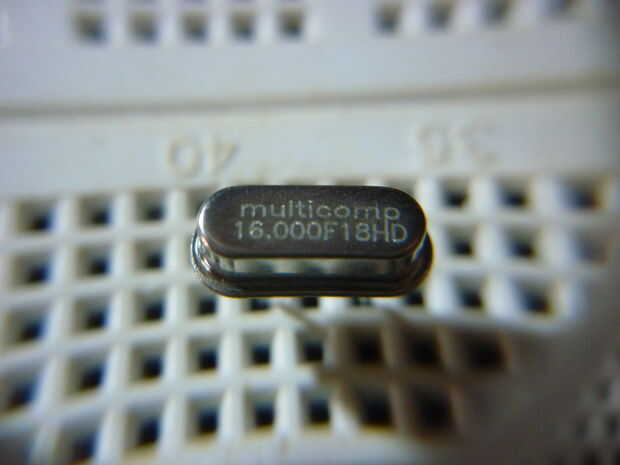

  • oscilador de cristal de 1 x 16 MHz para el microcontrolador y 2 x 18-22 pf condensadores de cerámica
  • Cables de
  • Cabecera Pins (USA 34 macho y hembra para conectar la matriz a la tarjeta controladora, algunos más para otras cosas)

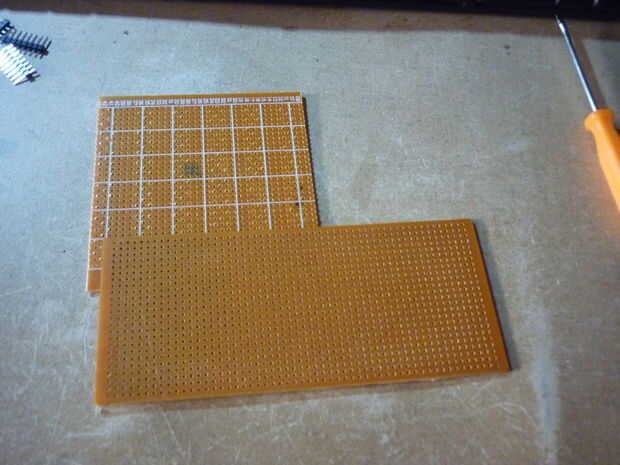

  • Perf Board(pad per hole) que usé 2 piezas para el tablero matriz desmontable y cambiable.

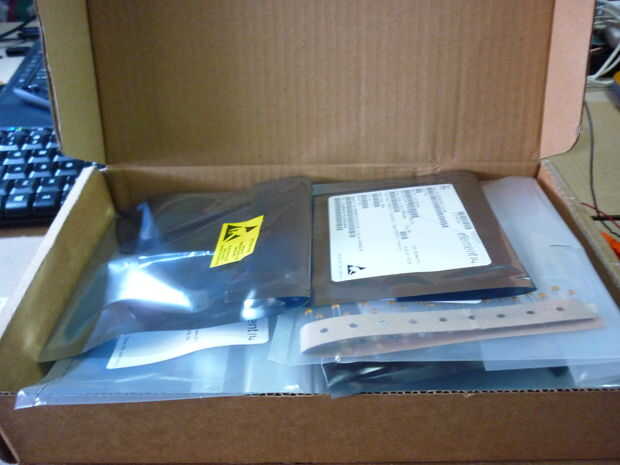

Tengo la mayoría de las piezas que necesito de 14 elementos y el resto de un local de electrónico guardar y Ebay.

También se necesitan estas herramientas:

  • Soldadura de hierro
  • De la soldadura
  • Cortadores de alambre + strippers
