Matriz de LED 24 x 10 (basado en Arduino) (4 / 9 paso)

Paso 4: Cableado de la matriz de las patillas de la cabecera

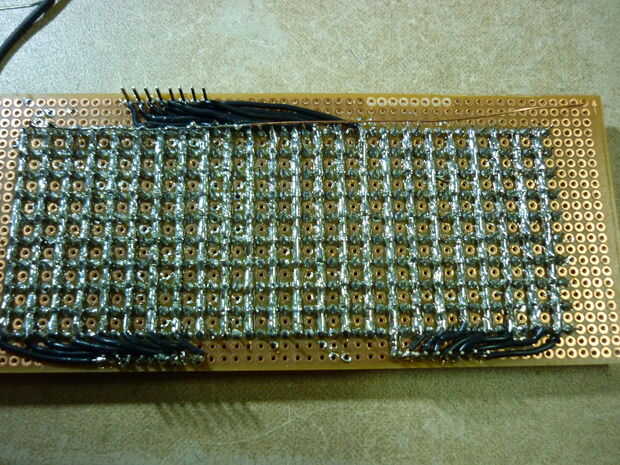

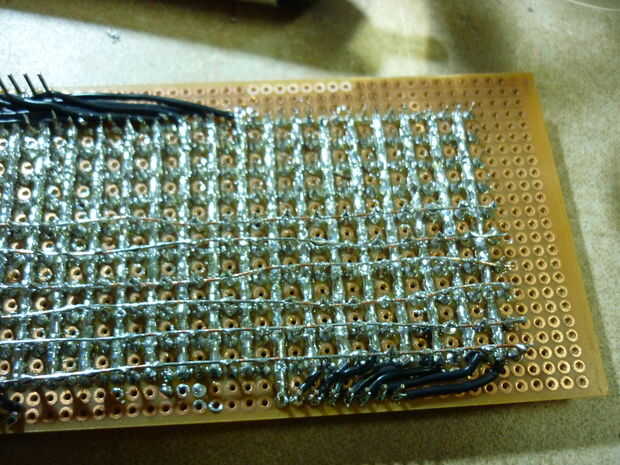

Fila y columna de la matriz de LED de alambre a los pernos del jefe señalando su posición por lo que puede ser conectados al lugar correcto después...

Debido a mis errores de cálculo había añadido otro pins de cabecera para elevar a la Junta de la matriz para que no toque los componentes en la tarjeta controladora.
