Matriz de LED 24 x 10 (basado en Arduino) (5 / 9 paso)

Paso 5: Montaje de la tarjeta controladora

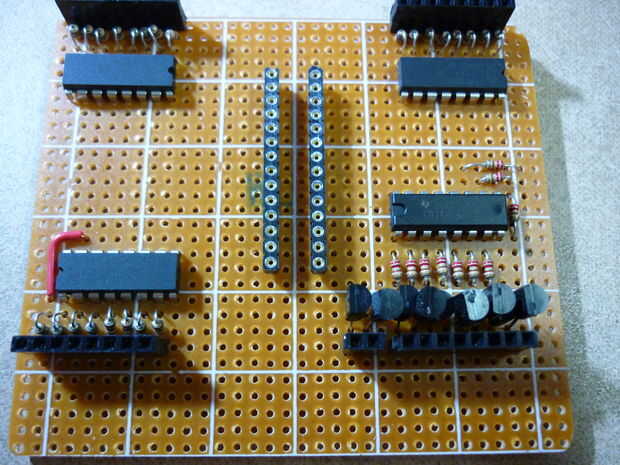

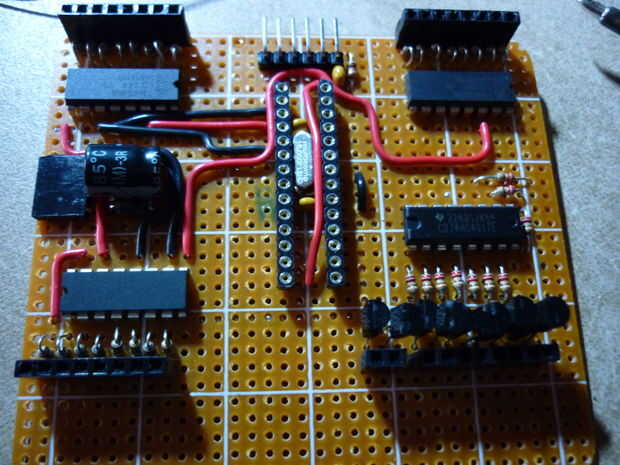

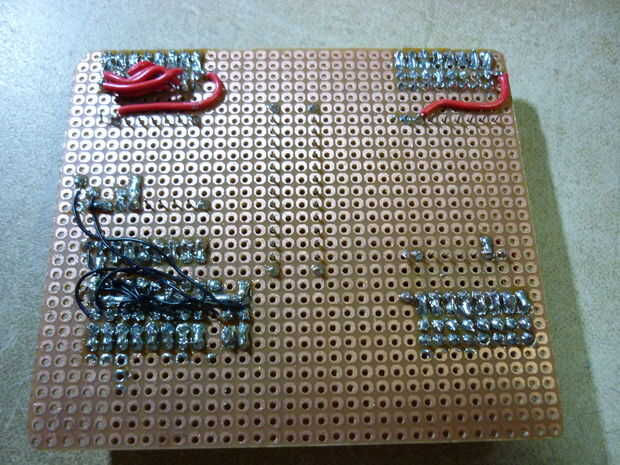

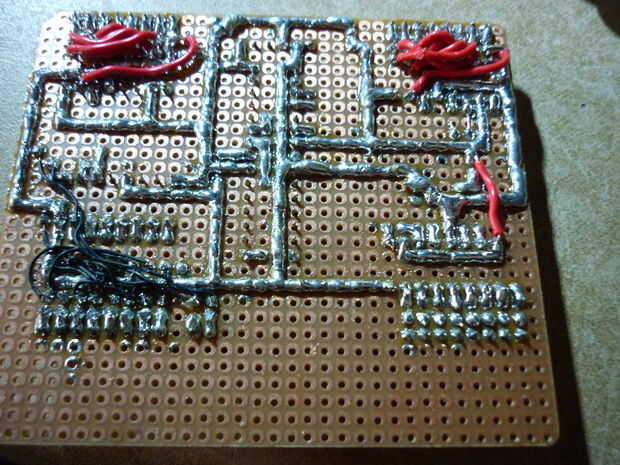

Empiezo a montar los componentes mediante la colocación de la MCU en el medio y el resto de la IC en sus respectivos lugares, cerca de las patillas de la cabecera. Conecté el contador 4017 a los transistores con deformación de los alambres. Mi diseño no es el mejor así que si usted está construyendo este intento no para seguir a mina, es muy molesto. Pero por lo menos al final funciona... Los transistores están conectados juntos pero su altura se alternan (1, 2: mayor, 3:lower, etcétera) para ahorrar espacio.

Después de todo, busque cortos, error de conexión y ya está listo para ir!
