Paso 2: LED cableado - filas y columnas
Como con todas las buenas matrices de LED, esto se logra soldando juntos columnas de filas de cátodos y ánodos. Terminarás con 8 filas de cátodos y... 8 columnas de los ánodos.

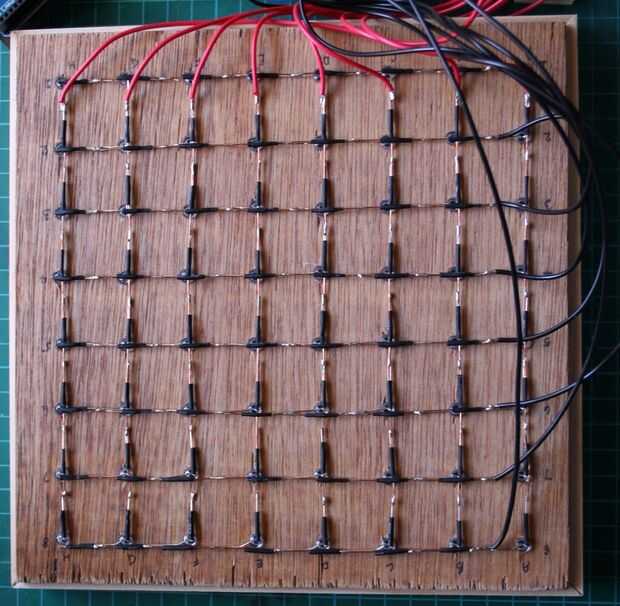

Utilicé cable de núcleo sólido de cobre de calibre 18 para hacer las filas y columnas y simplemente soldar los cátodos de la fila para el alambre de cobre de la fila y, a continuación, los ánodos de la columna al alambre de cobre de columna. En cada cruce, me resbalé un pedazo pequeño de tubo shrinky sobre el alambre donde se cruza el plano opuesto (fila o columna).
Yo entonces había soldado 16 lleva en la matriz (8 rojo para ánodos) y 8 x negro para cátodos. Conectores macho de DuPont fueron agregados al final de cada cable para que podía conectar al controlador de LED más tarde.
Con mi fiel multímetro a modo de prueba de continuidad, luego probé cada combinación de ánodo a cátodo para asegurarse de que sólo un LED se enciende en un momento cuando sólo un ánodo y un cátodo son sondeados.
Etiquetado cada columna de los ánodos con números (1-8) y cada fila de cátodos con letras (A - H)
Debido a mi celo con shrinky protección, todo esto fue bastante bien y la matriz probado perfectamente.
Allí realmente no es un sustituto adecuado para la planificación y probando... ahorra tiempo, esfuerzo y frustración.
