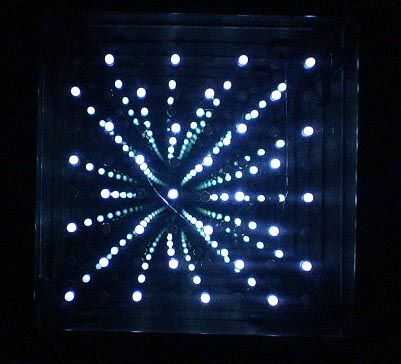

Un poco diferente que su espejo infinito regular. Utilizando un trozo de espejo de acrílico para el espejo trasero, 8 hileras de 8 agujeros son perforados en una cuadrícula. Un LED es entonces colocado en cada agujero y cableado para que yo puedo ser multiplexado a través de un controlador.
El bastidor construido para este proyecto es muy similar a mi espejo Infinity de 8 x 8, pero en lugar de vidrio para el espejo retrovisor, utilicé acrílico espejado que se perfora fácilmente. Y no hay ningún LED en el exterior. Todos los LED en el espejo trasero y parecen flotar dentro de ella.
Me ocurrió la idea después de hacer un espejo octogonal con un anillo interior de LEDs, el efecto de los LEDs flotando allí es bastante atractivo, así que decidí hacer un proyecto pequeño o simple para demostrar.
La estructura real del edificio no están cubierto en detalle aquí, pero los planes están en el ZIP. Para instrucciones detalladas sobre la estructura del edificio por favor vea mi otros Instructable - 32 LED infinito espejo
El firmware está escrito en C18 para la PIC18F1320 y el registro de desplazamiento de alta potencia de TPIC6C596. Su un programa muy básico, con sólo 4 patrones para mostrar, 2 interruptores cambian el patrón y la velocidad.
ACTUALIZACIÓN: Kits están disponibles para este proyecto, no se ofrece el controlador de LED, pero hay muchos diferentes controladoras de matriz de 8 x 8 por ahí para elegir. Espejo de 2 vías de cristal de calidad en el frente y espejo acrílico para la espalda, perforados y listos para usar. Enlace
Echale mi Galería del espejo infinito
