Paso 5: Construir regulador

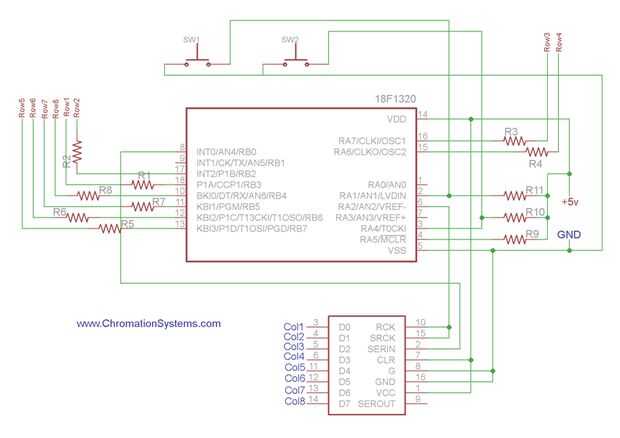

En el ZIP en el paso 1 fue el esquema junto con el firmware.

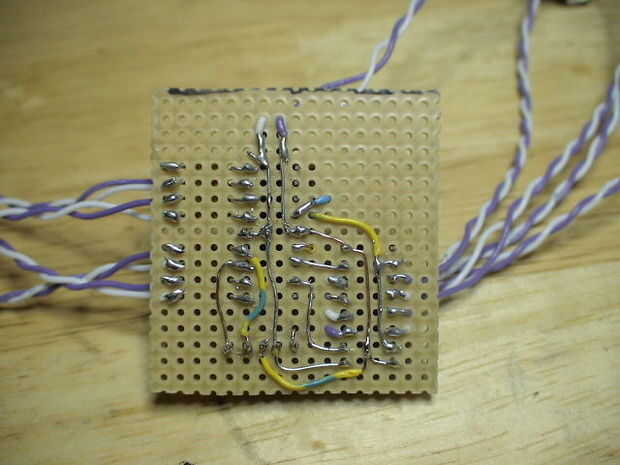

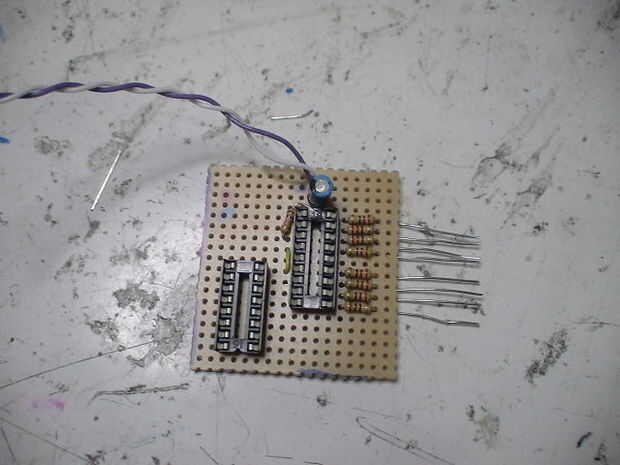

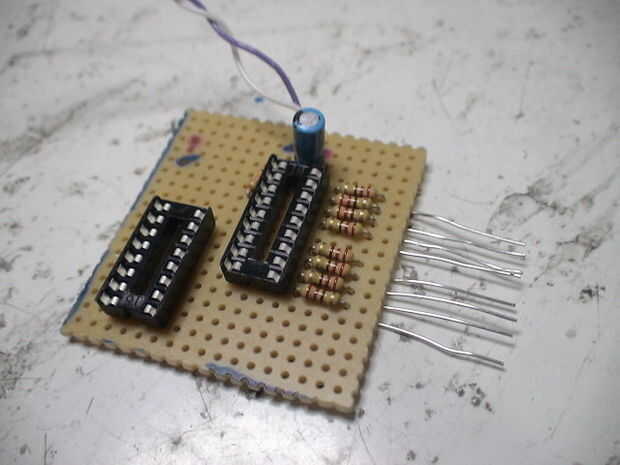

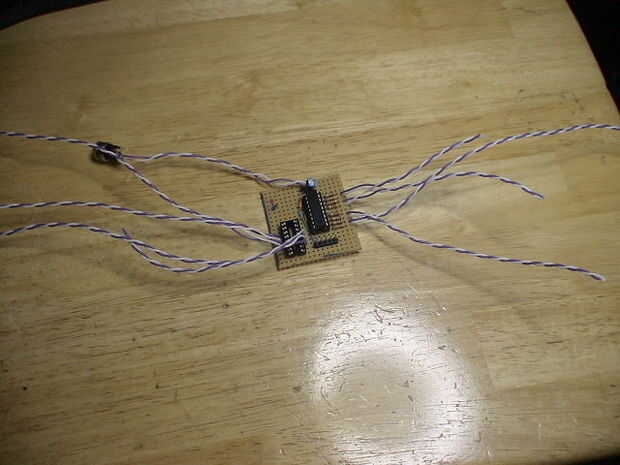

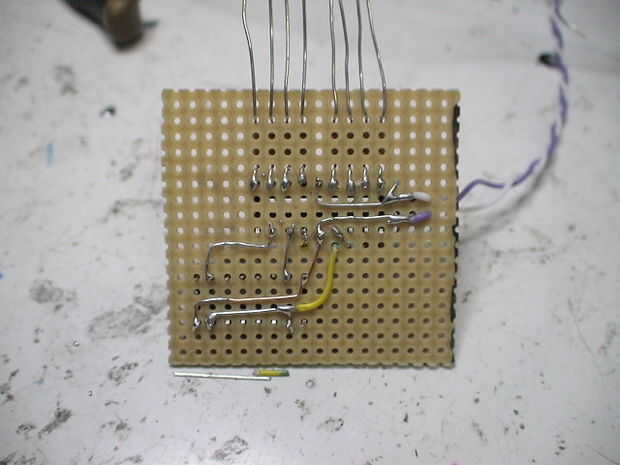

No va a cubrir la construcción del circuito mucho aquí. Construí mi punto a punto en alguna placa de circuito perforada. Decidí no las terminales o conectores y sólo la soldadura todos lo LED los cables directamente en el circuito, ocupa menos espacio y cuesta menos. Sólo tienes que seguir el esquema incluido.

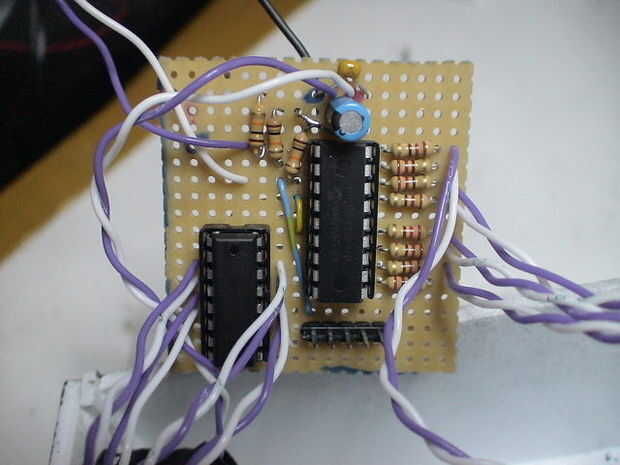

En algunas de las imágenes hay una cabecera de 5 pines para ICSP, que es opcional.
Una vez que los circuitos construcción y comprueban, antes de enchufar cualquier ICs, verifique con un voltímetro para asegurarse de que todo está en orden y no en corto invertido ect.
Flash el archivo incluido HEX para el PIC, o utilizar el archivo incluido de C para editar y utilizar en MPLAB para programa.

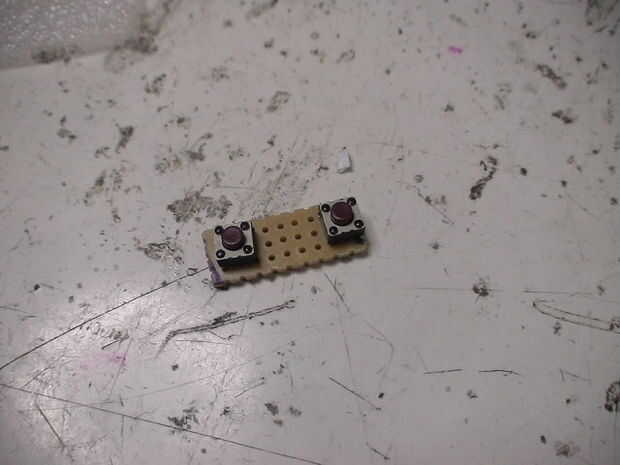

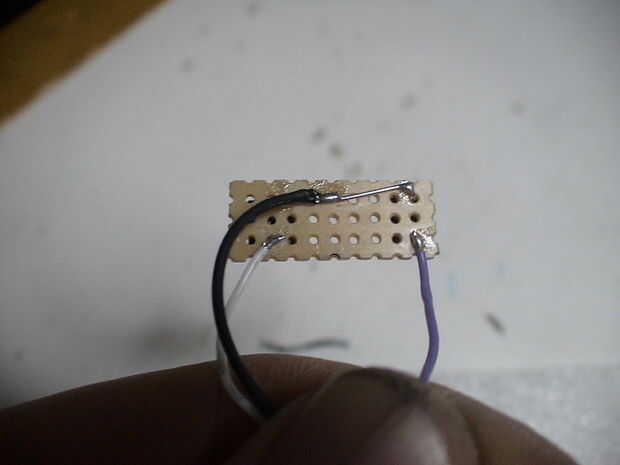

Por último para este paso es conectar los interruptores en algunas perfboard, asegurándose de que su espacio se alinean con los agujeros perforados en el marco. Una conexión en ambos interruptores están conectados a tierra, sus otros lados a un puerto PIC, ver el esquema.
* Me olvide de agregar un 0.1uF condensador y todo para los dos botones, dos de 10 k finalizar RA1 y RA2, junto con los cables y botón. Así que no son Mostrar en las imágenes de abajo, pero en el esquema.
