Matriz de LED 8 x 8 multiplexado infinito espejo (6 / 8 paso)

Paso 6: Conectar el controlador de matriz de LED, montaje en marco

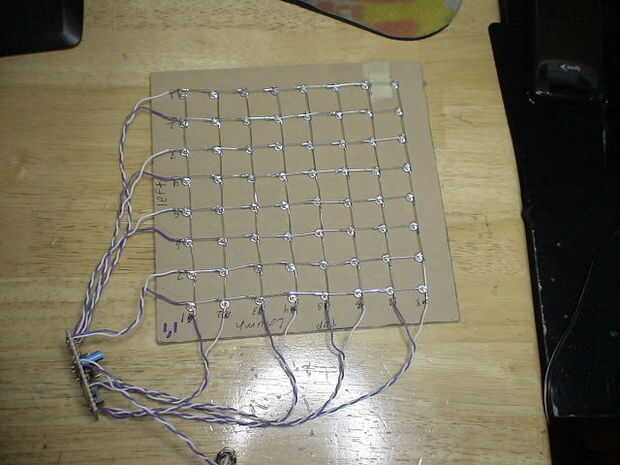

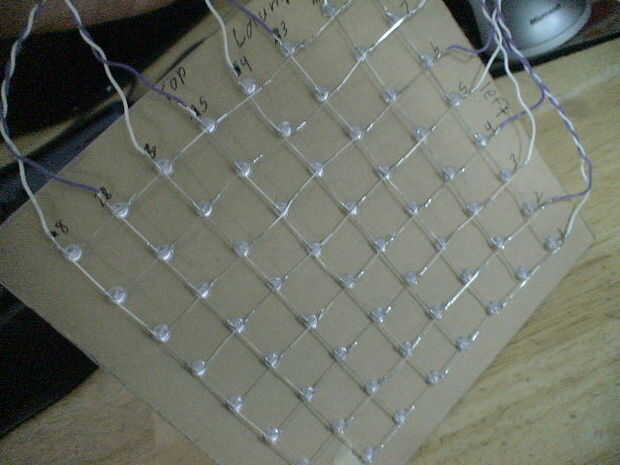

Mira el esquema y hacer las conexiones a las filas de las resistencias y las columnas a la TPIC6C596.

Una vez todo soldado, el circuito puede hacerse en este punto, todo enciende y ver si su trabajo correctamente y no filas o columnas son mal cableadas.

Si está trabajando correctamente su tiempo para instalar en el bastidor.

-Limpiar ambos espejos con alguna ventana limpiador para eliminar las huellas dactilares o manchas.

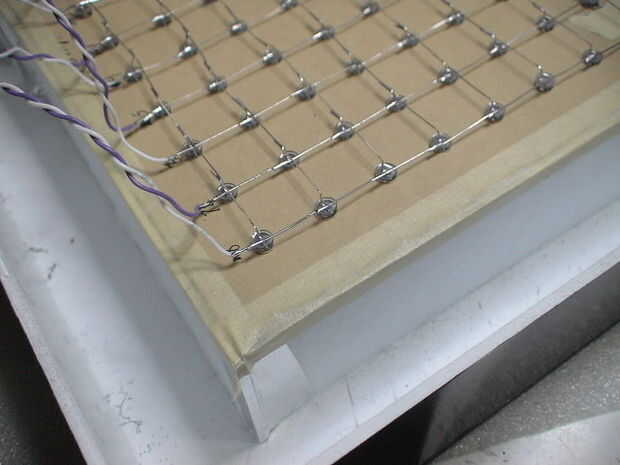

-El espejo con la matriz de LED debe encajar en las paredes internas.

-Con alguna cinta que no estiramiento (yo usé cinta adhesiva regular), apretar las paredes en un poco para cerrar cualquier brecha entre la pared y el espejo luego cinta adhesiva a través de todo el camino.

-Los 4 lados de la cinta.

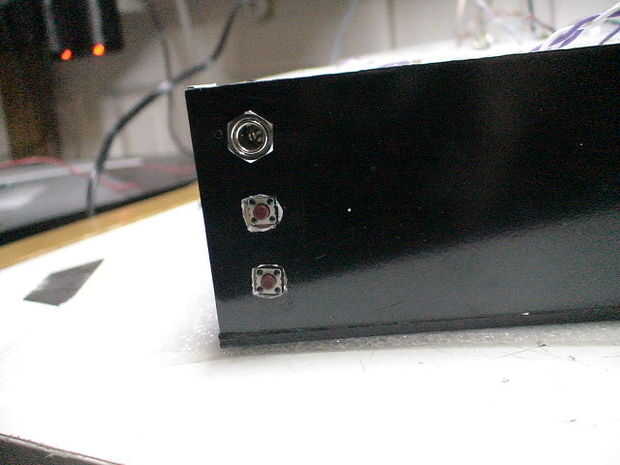

-Una vez que el espejo está instalado, instale el DC Jack y con poco de pegamento caliente.

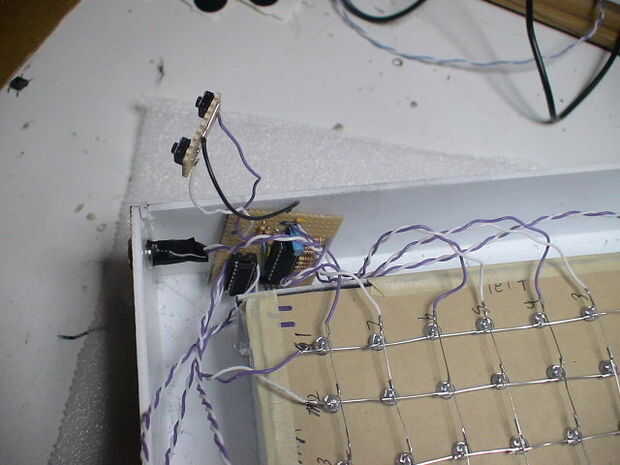

-Monte la placa a una de las paredes con un poco de pegamento caliente.
