Matriz de LED 8 x 8 para RaspberryPi y 3 programas de (1 / 8 paso)

Paso 1: Montaje de los componentes

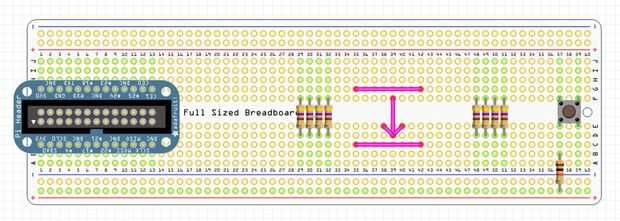

Estoy usando un tablero de tamaño completo de regular Adafruit Perma Proto y un zapatero en las ilustraciones porque no es parte de la Junta de RaspberryPi Fritzing. La muesca en el conector del cable va abajo, en la dirección de la flecha rosa.

No hay una parte de Fritzing para la matriz de LED tampoco. Las líneas de color rosa son los puntos de soldadura para la matriz de LED. La escritura en el lado de la matriz va abajo, en la dirección de la flecha rosa.

El resto de los componentes de la soldadura como se muestra en la ilustración.
