Matriz de LED Arduino (2 / 6 paso)

Paso 2: Corte/perforación del tablero

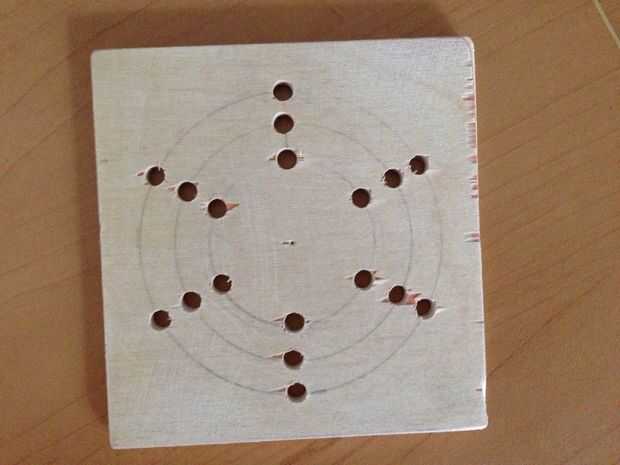

(La foto de arriba es de una placa de prototipo, no el producto final. Utilizar como fuente de inspiración para llegar a otros patrones de cool LED)

Lo primero que se necesita para construir es la tabla en la que se montarán los LEDs. Aquí tienes varias opciones sobre cómo estructurar el tablero del LED. Usted podría diseñar tablero del LED en la matriz de LED de red clásica, o podría tomar un enfoque más interesante haciendo un patrón circular de LED.

En este paso también deberás tener en cuenta el espacio de su LED. Recomiendo los centros de los LEDs que tiene ser 1 cm cada uno para que los LEDs (que son 5 mm de diámetro) serán embalados firmemente (pero no tan firmemente que es imposible trabajar con).

La broca de tamaño que se debe utilizar depende del tamaño de los LEDs. Compré una broca de 5mm especial para que los LEDs se ajuste exactamente. Tener en cuenta que si vas a pintar el tablero, esto hará que los agujeros un poco más pequeña.
