Paso 4: Soldar el LED
El siguiente paso es soldar el LED. Tengo siempre un esquema sobre cómo el LED debe cablearse para arriba (las filas nunca deben cruzar con las columnas. No he podido cambiar esto después de exportar el diagrama).
Nota: En estas instrucciones, refieren generalmente a las patas de los LEDs como "pins" para la falta de terminología más específica.

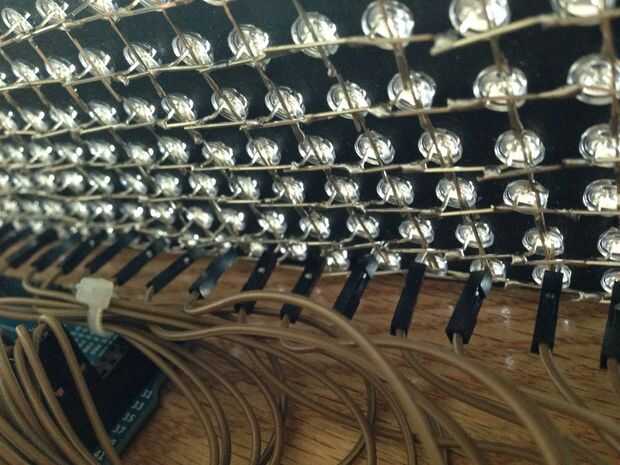

Si encontrado la mejor manera a soldarlos fue columna por columna. Me he roto el proceso en varios pasos.
- Insertar los LEDs en la columna. Asegurar que todos los LEDs están en la misma orientación positiva/negativa. Positivo se debe a la izquierda, mientras que el negativo se debe a la derecha.
- Tomar los pernos de columna ("pierna derecha" de los LEDs) y curva que todo pero la parte inferior perno hacia abajo (hacia el suelo) para que estén con la Junta.

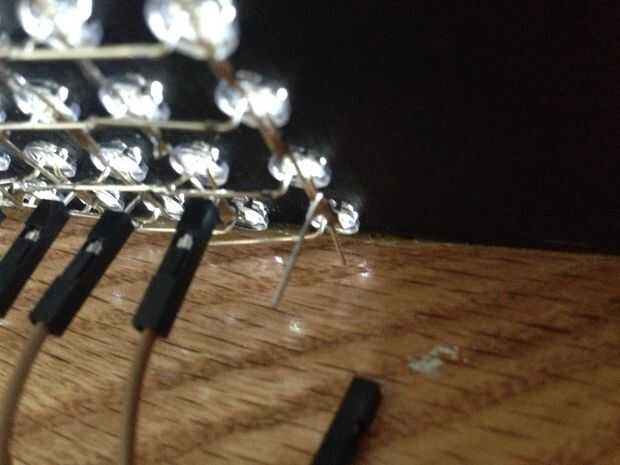

- Para el perno más bajo, doble el pasador hacia abajo, pero en la dirección opuesta de los pernos de columna (doblar hacia arriba, lejos de la tierra).
- Luego, doble el perno más bajo hacia arriba sobre a medio camino entre las clavijas más. Esto le permitirá conectar fácilmente los pernos de columna en el Arduino.
- A continuación, utilice alicates para sostener la base de los pernos de la fila así que usted puede doblar la fila fija horizontalmente. No los doble hacia abajo todo el camino (de modo que los pernos de la fila no toquen los pines de la columna)
- Utilizar tijeras o cortador de alambre a viaje cuidadosamente las patas de los LEDs para que no sobresalgan demasiado lejos hacia abajo o hacia la izquierda.
- La soldadura de los pernos de la fila a las clavijas de fila de la columna anterior. Luego de la soldadura de pernos de columna con conector de columna de LED más bajo siguiente. Asegurar que ninguna fila pernos y pernos de columna siempre en contacto.
