Matriz de LED bicicleta seguridad mochila (3 / 8 paso)

Paso 3: Soldar el primer LED a tu Arduino

Tu Arduino debe tener tres cables que salen de él:

  • rojo (energía)
  • negro (masa)
  • azul (datos)

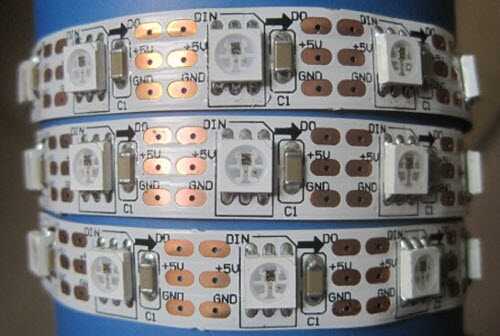

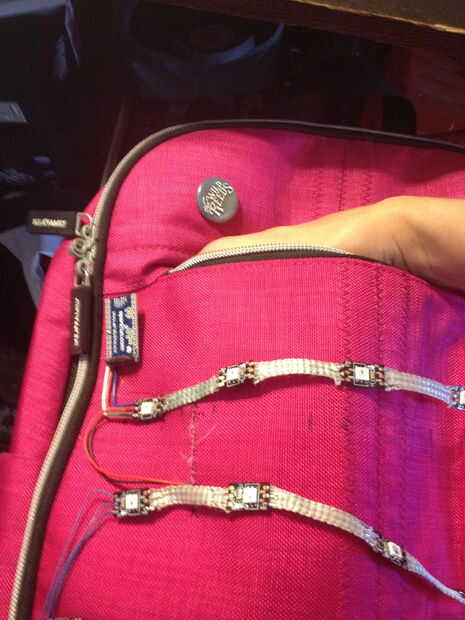

Piense en cómo desea su Arduino para caber en su proyecto en cuanto a estética y función. (Elegí mente a estar en la esquina superior izquierda para fácil programación). Las pastillas de un lado del LED de la lata y la soldadura de los cables de tu Arduino a tu LED como tal:

  • Soldaduras de hilo azul en el plato "DIN" en el lado izquierdo. Esto está parado para"datos"
  • Soldaduras de hilo rojo a la plataforma de "5 +" en el lado izquierdo.
  • Soldaduras de hilo negro para el botón de "GND" en el lado izquierdo.

El LED puede tener un diseño ligeramente diferente a la mía. Compare tuya con



de EpicTinker para ver si son lo mismo. Si no, tendrás que mod su proceso por consiguiente.
