Matriz de LED bicolor 7 Arduino (SPI) desplazamiento de visualización de texto (1 / 5 paso)

Paso 1: Matriz de LED Driver conjunto del módulo

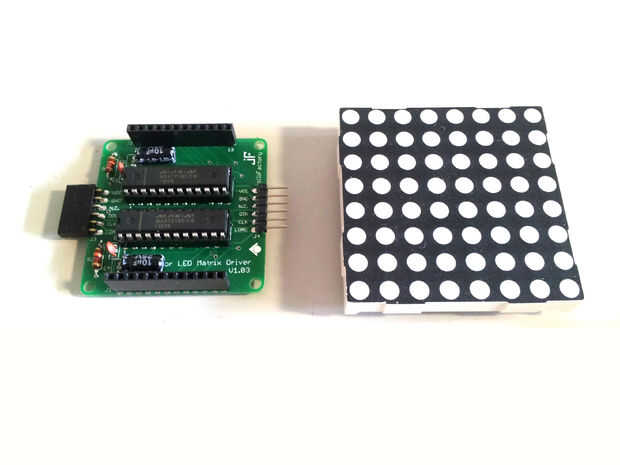

La pantalla está construida con siete de los kits bicolor (rojo y verde) de matriz de LED controlador módulo de jolliFactory. Cada uno de estos módulos utiliza dos MAX7219 Display Driver ICs para controlar una matriz de LED bicolor. Los ICs son excelentes porque tienen mucho trabajo apagar el microcontrolador y simplificar el diseño de cableado y la lógica. Usted puede encadenar encima de estas Matrices de LED bicolor para formar una pantalla larga utiliza solamente tres pernos de línea SPI del micro-controlador para la interfaz.

Puede encontrar este kit de Bi-color LED matriz módulo controlador de aquí con información sobre el montaje del kit. Usted puede pedir este kit de Tindie.

Este kit viene con todos los componentes por-agujero y alguien con conocimientos básicos de soldaduras debe ser capaz de montar sin mucha dificultad.

Puede ver el siguiente video de YouTube en el montaje del kit módulo de controlador de matriz de LED de bicolor.
