Matriz de LED bicolor 7 Arduino (SPI) desplazamiento de visualización de texto (4 / 5 paso)

Paso 4: Prueba de la pantalla

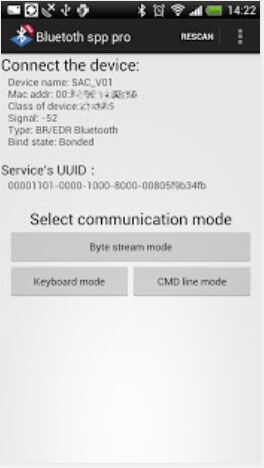

Instalar el libre Bluetooth spp profesionales aplicaciones en su teléfono inteligente Android, encender la pantalla y establecer comunicación Bluetooth entre ellos. Luego configurar Bluetooth spp aplicaciones profesionales botones para enviar mensajes y comandos en consecuencia.

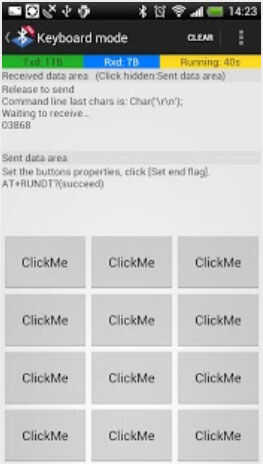

Ver algunos ejemplos de cómo hemos creado los botones 'ClickMe' configurables para la prueba a continuación:

Nombre de BTN: rojo
Enviar val: desplazamiento (100) en rojo...

Nombre de BTN: verde
Enviar val: (200) desplazamiento en verde...

Nombre de BTN: naranja
Enviar val: (300) desplazamiento en naranja...

Nombre de BTN: rojo *
Enviar val: (100) *

Nombre de BTN: verde *
Enviar val: (200) *

Nombre de BTN: naranja *
Enviar val: (300) *

Nombre de BTN: acelerar
Enviar val: (00 >) *

Nombre de BTN: velocidad abajo
Enviar val: (00 <) *

Nombre de BTN: Dimmer
Enviar val: (0 < 0) *

Nombre de BTN: brillante
Enviar val: (0 > 0) *

BTN nombre: jolliFactory
Enviar val: Powered by jolliFactory

Prueba de la pantalla haciendo clic en los botones para enviar comandos y mensajes a la pantalla.

Si no tienes un módulo de puerto Serial sin hilos de Bluetooth conectado, puede probar la pantalla mediante el envío de mensajes y comandos de Arduino Serial monitor.
