Matriz de LED con Arduino (1 / 5 paso)

Paso 1: componentes

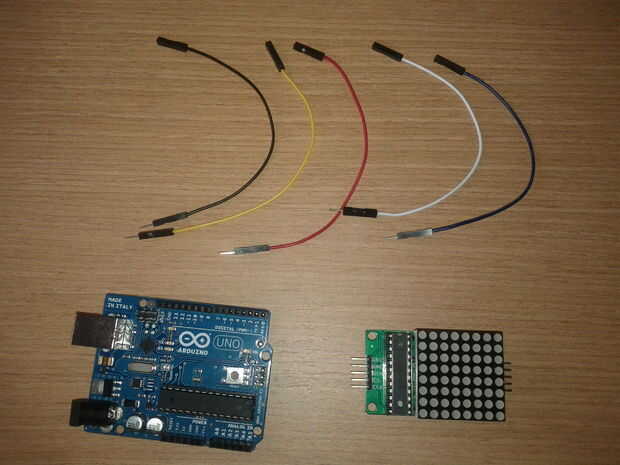

Para este ejemplo, usted necesita los siguientes componentes:
-Junta Directiva Arduino Uno
-MAX7219 Módulo de matriz de punto rojo
-Puente 5 cables F/M (mujer/hombre)

Aunque este instructable utiliza una placa Arduino Uno, usted puede usar otras placas Arduino (compatible)

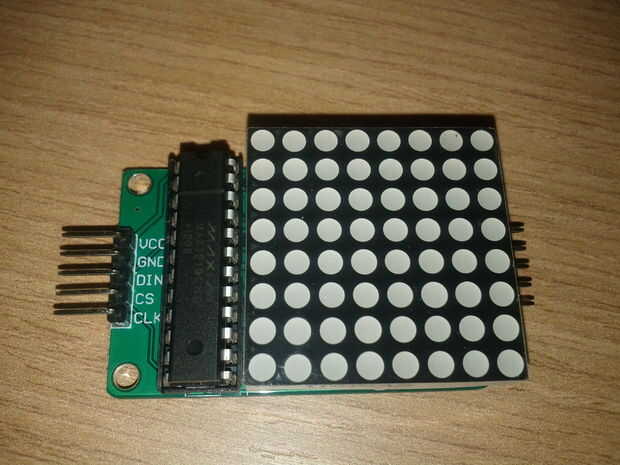

Usted puede encontrar el módulo de la matriz en muchas tiendas en línea (por ejemplo, http://dx.com/p/max7219-dot-matrix-module-w-5-dupont-lines-184854). Esto incluye una matriz de LED 8 x 8 (color rojo), un MAX7219 chip para controlar los LEDs, cabecera PINs y zócalos, una resistencia de 10KOhm, un condensador de 100nF, un condensador electrolítico de 10uF y un PCB donde todo está conectado juntos. Usted puede comprar el módulo ya soldadas y montado o sólo los componentes. Hasta ;-)

Si desea conocer los detalles de bajo niveles, debe comprobar este artículo en el playground de arduino.

IMPORTANTE: La matriz de LED es cátodo común. Este módulo no funciona con matrices de ánodo común.
