Matriz de LED con Arduino (3 / 5 paso)

Paso 3: cableado

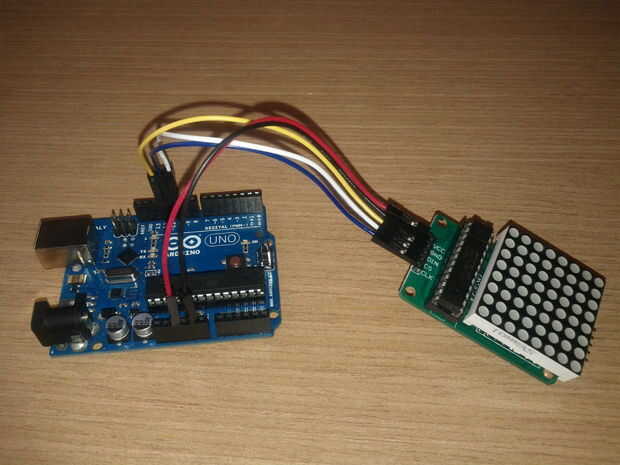

Una vez que ha instalado la biblioteca, es hora de conectar la matriz de LED a la placa Arduino.

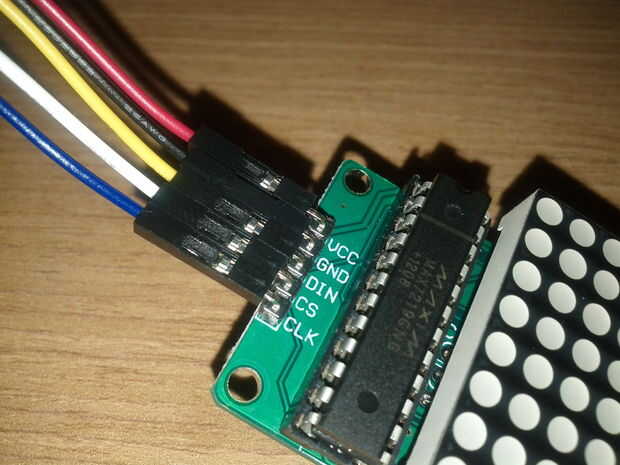

El módulo de matriz de LED tiene dos juegos de pernos macho jefe. En este instructable sólo utilizará los entrada encabezados PIN que se encuentra más cerca al chip MAX 7219.
Hay cinco pernos que deben conectarse a través de F/M cables de puente a los pines de Arduino correspondiente:

Color del LED matriz Arduino de alambre en imagen
VCC                        5V                       Red
GND GND negro
DIN D12 amarillo
CS                          D10                     White
CLK                        D11                     Blue

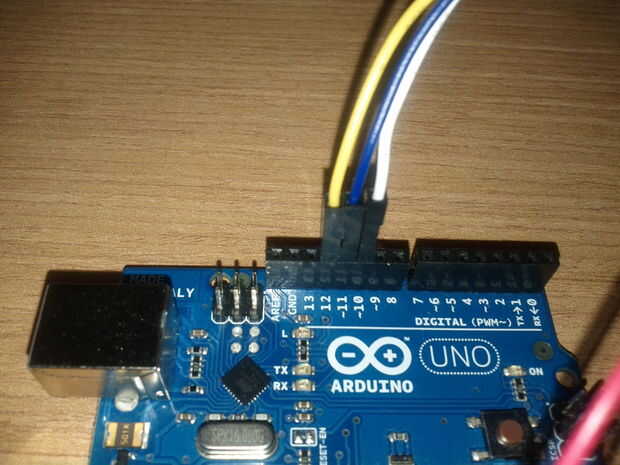

Usted puede comprobar los colores de los cables en los cuadros en caso de que usted tiene cualquier duda.
