Paso 2: La matriz
Consideraciones de construcción
Alineación

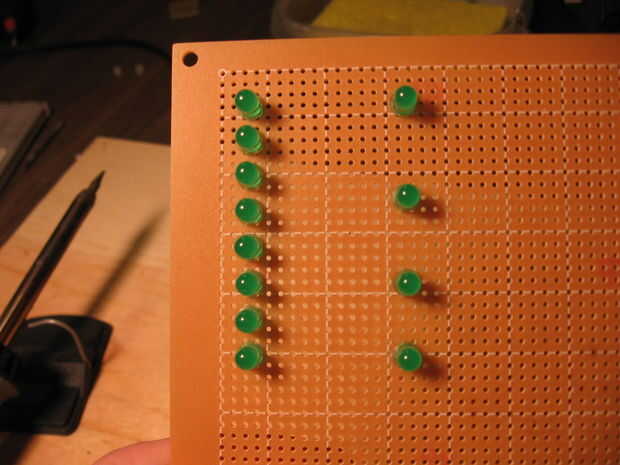

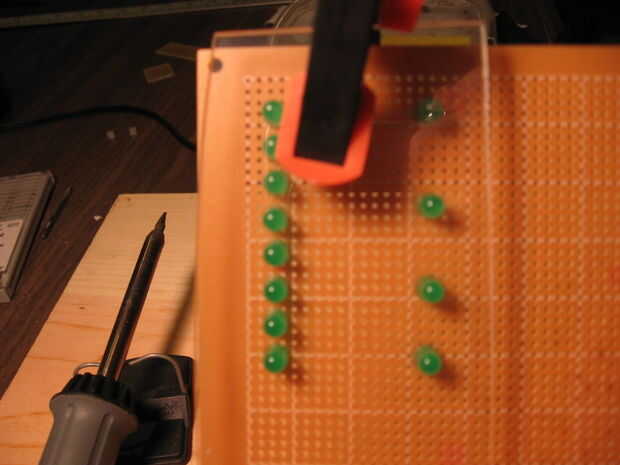

Los LEDS deben alinearse para que se enfrentan a la misma dirección con el mismo ángulo. Me pareció la opción más fácil para mí para que el cuerpo del LED al ras del tablero y manténgalo ahí con un pequeño pedazo de plexiglás y una pinza. Puse unos LEDs en su lugar un par de pulgadas fuera de la fila que estaba trabajando para asegurarse de que el plexiglás fue paralelo con la placa de prototipos.

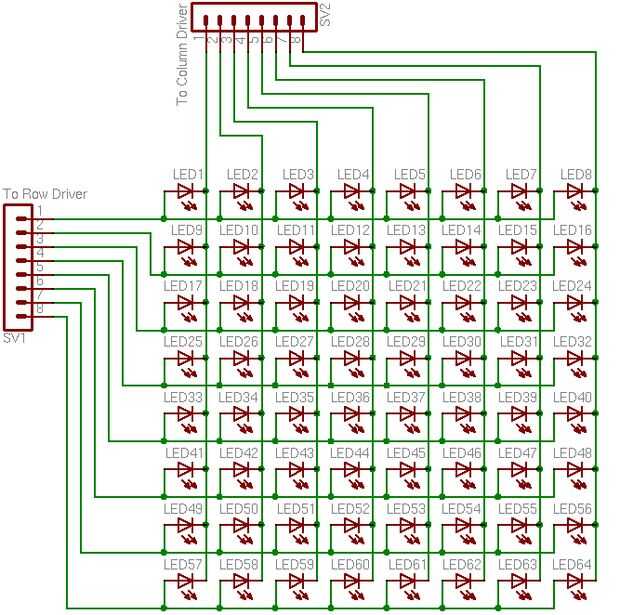

Filas y columnas
Necesitamos tener una conexión común para cada fila y cada columna. Debido a nuestra opción de controlador de fila y columna que necesitamos que el ánodo (positivo del LED) conectado por fila y el cátodo (cable negativo del LED) conectado por columna.
Cables de control
Para este prototipo estoy usando cable de conexión de núcleo sólido (solo conductor). Esto será muy fácil interactuar con una placa sin soldadura. No dude en utilizar un tipo diferente de conector para adaptarse a su proyecto.
Construcción de la matriz

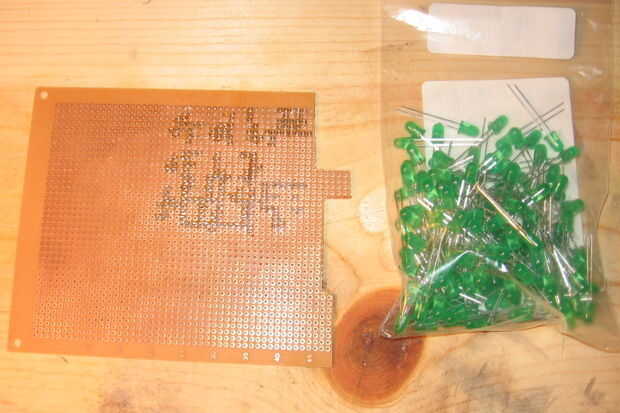

1. Coloque la primera columna de LEDS en la placa de prototipos.
2. comprobar que la polaridad de cada LED es correcto, esto será muy difícil de corregir si te das cuenta más tarde.

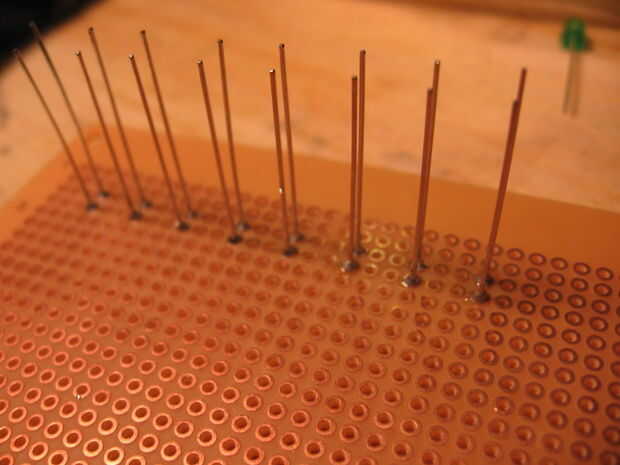

3. Suelde ambos conductores del LED a la placa. Asegúrese de que estén alineados correctamente (no en extraños ángulos) y clip de cátodo. Asegurarse de que no enganche el cable del ánodo, necesitará esa licencia así más adelante hacia arriba

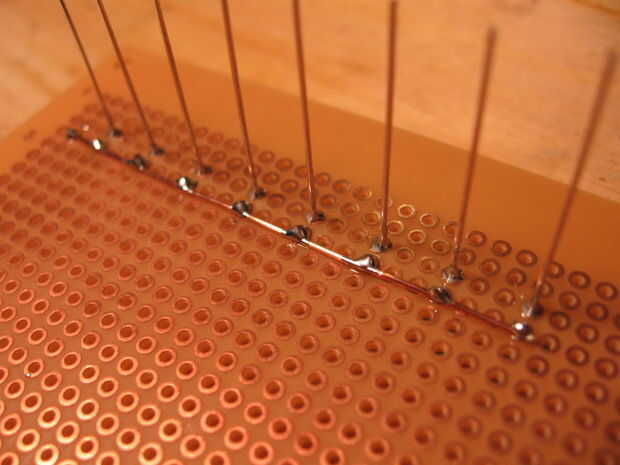

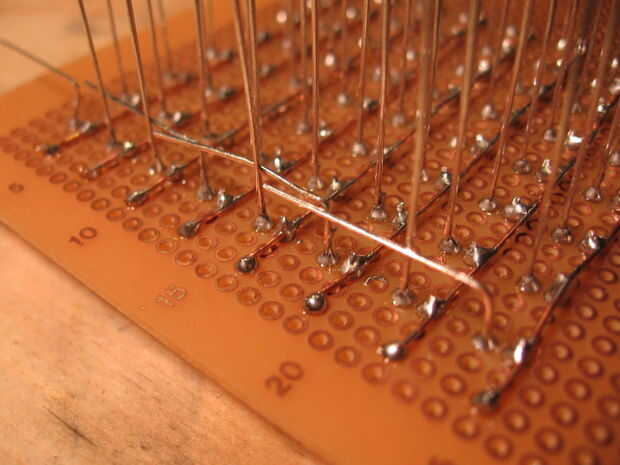

4. quitar el aislante de un trozo de cable de núcleo sólido. Este trozo de alambre a cada derecho de cátodo a bordo de la soldadura.
- Esto viró en cada extremo y luego volví y había añadido un poco de soldadura en cada unión.
- Este cable debe funcionar más allá de su pasado LED para hacer para una fácil interfaz cuando añadimos los cables de control.

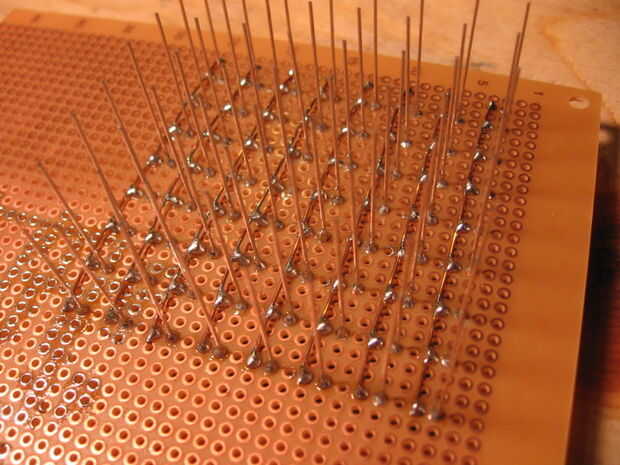

5. Repita piezas autobuses de columna 1 a 4 hasta que todos los LEDs en su lugar y todo soldado.

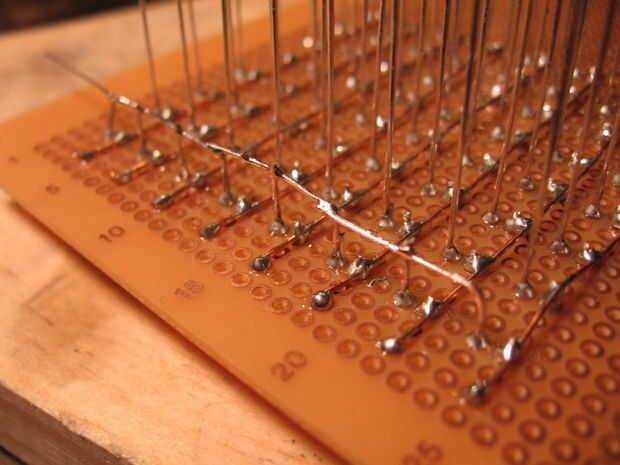

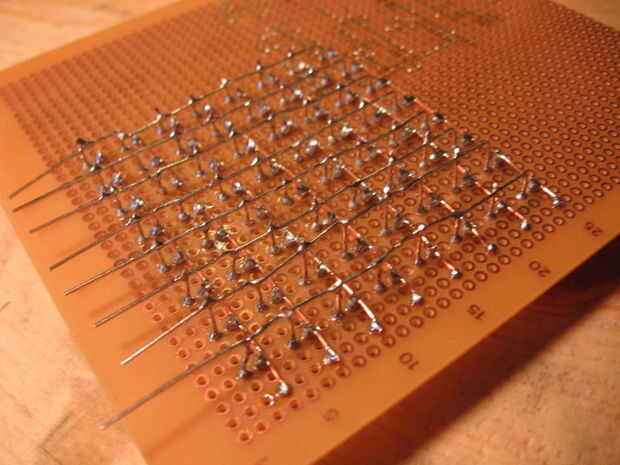

6. para crear un bus de la fila, curva varios del ánodo conduce a un ángulo de 90 grados para que toquen el otro ánodo conduce en la misma fila.
- Hay imágenes detalladas de esto a continuación.
- Tenga cuidado de no dejar que estas vengan en contacto con los autobuses de columna, crear un corto circuito.
7. soldar los cables en cada cruce y clip de ánodo exceso conduce.
- Deje el último ánodo pegarse pasado el LED final. Esto se utiliza para conectar los cables de control del controlador de fila.
8. Repita las partes 6 y 7 hasta que todos los autobuses de filas han sido soldados.

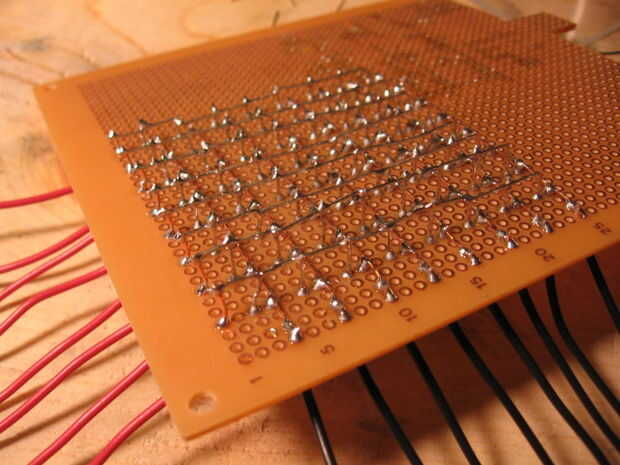

9. Conecte los cables de control.
- Usé alambre de núcleo sólido rojo para las filas y el negro para las columnas.
- Conecte un cable para cada columna y uno para cada fila. Esto puede hacerse fácilmente al final de cada autobús.
Importante
Esta matriz de LED no tiene ninguna resistencias limitantes actuales. Si esta prueba sin resistencias probablemente se quemará tu LED y todo este trabajo será en vano.
