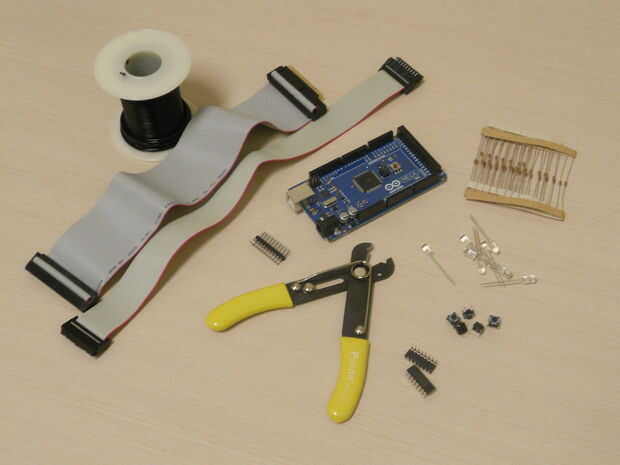

Paso 2: componentes
-Un Arduino Mega 2560
-LEDs (256)
-Resistencias (16)
-Junta creación de prototipos
-Botones (8)
-Protoboard
-IDE (2) los cables de cinta
-Interconexiones
-Cables y wirecutter
-Soldador y soldadura
-Cinta aislante
-Elegí el Arduino Mega porque quería construir una matriz de 16 x 16 y necesitaba 32 salidas para esto. Puede utilizar la Arduino Uno (14 pines I/O), pero se limita a una matriz de 7 x 7 y no hay espacio para un controlador.
-Para un n x n matriz, el número de LEDs necesarios aumento en función de n ^ 2. Así que el más grande vas, el número de LEDs y el tiempo de soldado aumenta exponencialmente. Tome esto en consideración.
-Buscar descuentos por volumen (saltos de precio). Los LEDs que utilicé fueron 365-1189-ND y 365-1190-ND de digikey, usando los saltos de precio 100 y 250.
-El mejor lugar para comprar LEDs de sin embargo, es ebay. No necesita componentes de muy alta calidad para este tipo de proyectos, y usted puede conseguir fácilmente 1000 LEDs para alrededor $30 de ebay, si usted puede esperar para el envío de China.
-Cables IDE tienen un pin que falta en el medio. Pero casi todas las tiendas de electrónica tienen cables de cinta en el viejo formato, sin el pin que falta.
Al elegir su LED, tenga en cuenta algunas cosas:
-Como la matriz de LED está destinada a ser visto desde el frente solamente, no necesita LEDs que tienen un ángulo de visión grande.
Deben funcionar dentro de su gama de voltaje y corriente.
-Deben tener una calificación suficientemente alta de MCD para que sean lo suficientemente brillantes en un ciclo de trabajo muy baja (1 / no. de LEDs).
-Asegúrese de que los LEDs pueden soportar una tensión negativa (check-V curva en la hoja de datos).
