Matriz de LED con controlador de juego - un primer proyecto (4 / 7 paso)

Paso 4: construcción

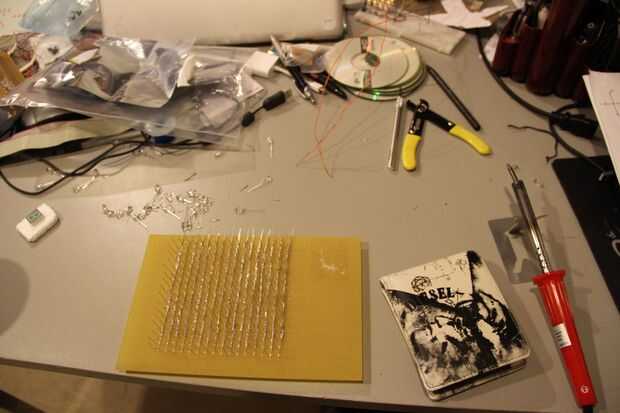

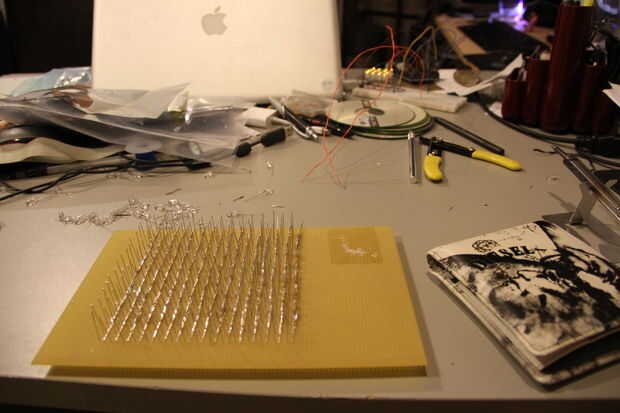

Pegamento claro propagación sobre una línea de agujeros en la placa de prototipado y LEDs a través de ellos.  Deje que el pegamento seque y mantenga los LEDs en su lugar.  Esto es importante porque una vez que usted voltea el tablero para comenzar a soldar, no hay nada que sostenga los LEDs en su lugar para asegurarse de que está frente a frente.

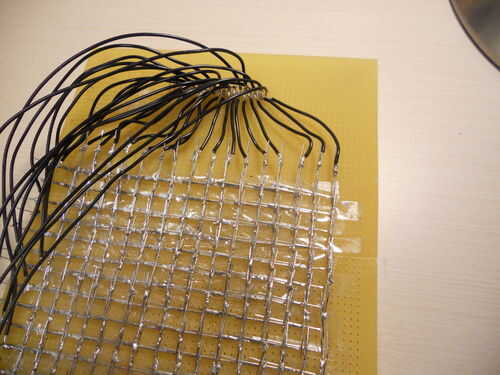

Una vez seco el pegamento, doblar las patas del ánodo de la base en una sola dirección.  Soldarlos juntos en una línea.  Pegue la siguiente línea de LEDs y continúe el proceso.  Probar cada línea después de soldar, conectando el extremo común y tocar de un cable de tierra a los pines del cátodo.  Una vez mas (la foto fue tomada en este momento) Aplique cinta aislante en cada línea.  Esto asegurará que los pasadores de cátodo accidentalmente no hacen contacto con las patillas ánodo y crear un corto circuito.

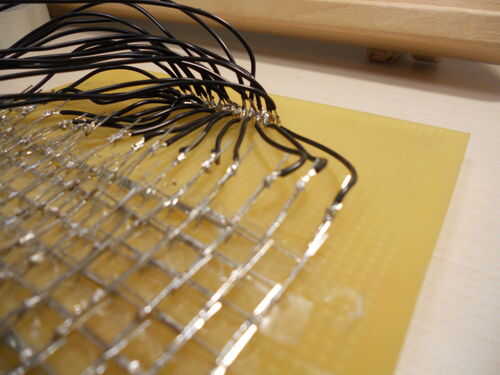

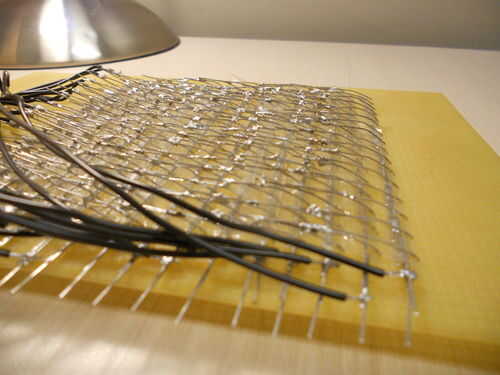

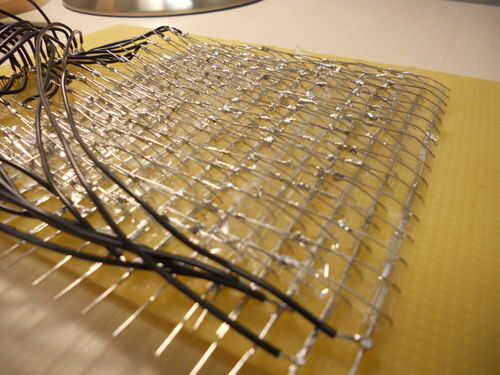

Ahora doblar las patas del cátodo en la otra dirección sobre los alfileres de ánodo y doblarlas no desde la base, pero de mitad de camino.  Esto evitará que los pernos de ser doblado sobre los ánodos.  Soldarlos juntos.

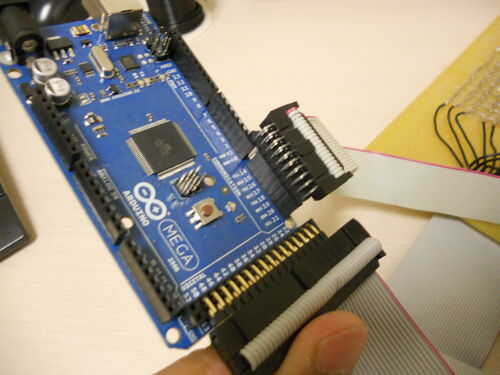

Una vez hecho esto, la soldadura de resistencias hasta el final de las líneas de ánodo.  Luego tomar cada extremo y soldarlos a la punta de un alfiler de interconexión.

Al soldar, asegúrese de que no sobrecalentar los pines del LED.  Esto oxida el pasador y aumentar la resistencia o dañar el LED, haciéndolos brillar dimmer de lo normal.  Para evitar esto, aplique calor a la soldadura y dejar caer sobre las articulaciones.  Soldadura a la interconexión será difícil si no se utiliza una placa de prototipos que tiene cables de cobre en la parte inferior.  Asegúrese de sacar ninguna soldadura extra para evitar cortocircuitos.  Además, no respirar directamente de la zona de soldadura.  La soldadura contiene plomo.  Debe trabajar en un área bien ventilada y tome descansos frecuentes.

Dependiendo de su experiencia soldadura y tamaño de la matriz de LED, podría tomar en cualquier lugar de unas pocas horas a 24 horas.  Este fue mi primer tiempo de soldadura, y 16 x 16 (512 puntos de soldadura para sólo los LEDs + soldadura interconectar) me tomó alrededor de 20 horas para terminar.  Los hice en 2 días, así que estaba agotado y cometió varios errores.  Para uno, dobló los pasadores de cátodo directamente sobre los pasadores del ánodo en lugar de dejar un espacio arriba.  Esto dejó las patillas muy cerca uno del otro y separados del contacto solamente por la cinta aislante.  Algunos de la cinta aislante se derretirán si suelda cierre, por lo que fue una llamada de cierre.  Y en segundo lugar, me olvidé totalmente de añadir las resistencias en serie con los ánodos.  Esto probablemente habría requiere un nuevo cableado, si no era para mi horrible de soldadura, que quemó las patillas del LED y mayor resistencia en cada línea.  Así funcionó para estar bien al final.
