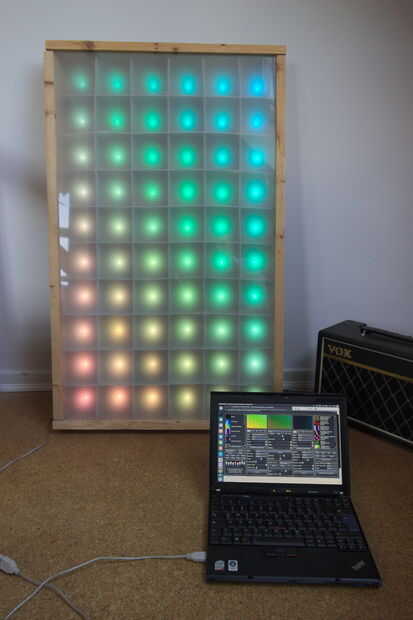

Matriz de LED con un presupuesto (1 / 5 paso)

Paso 1: Software de piezas de herramientas

Para construir una matriz de LED al igual que, tendrá que reunir las siguientes herramientas y piezas. Por suerte tenía todas las herramientas y la mayoría de las piezas ya en casa. Tuve que orden el LED, los condensadores, la alimentación y el vidrio de acrílico, razón por la cual me pasan sólo unos 40€ en este proyecto, que por lo menos en mi opinión es un precio razonable. Usted puede encontrar la mayoría, si no todas las piezas en ebay. El software utilizado en este proyecto está disponible de forma gratuita.

Herramientas:

  • Srewdriver
  • benchsaw
  • multímetro
  • computadora
  • Cautín + estaño
  • regla
  • abrazaderas
  • pegamento

Partes:

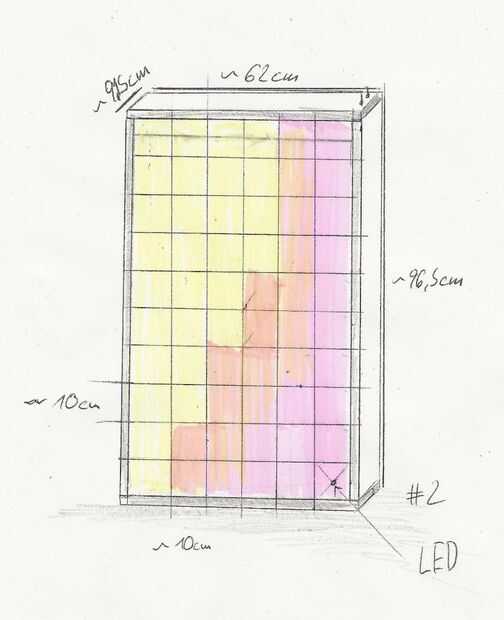

  • 4 tablones de madera

    1. 2 x (~ 9, 15cm x 3 cm x ~ 62 cm ~ 2)
    2. 2 x (~ 9, 15cm x 2, 3cm x ~ 96, 5cm)
  • 1 x placa madera (~ 59, 5cm x ~ 98, 5 cm x 2 mm)
  • 1 x cristal de acrílico (~ 98, 5 cm x ~ 60 cm x 2 mm 79% opaco)
  • madera fina o cartón
  • montón de cable (preferiblemente de distintos colores + los cables puente de hembra a hembra)
  • tubo termo retráctil
  • 60 x WS2812 compatible RGB-LED (PL9823)
  • 60 x condensadores de cerámica (preferiblemente 100nF)
  • 1 x fuente de alimentación conmutada (DC 5V 12A 60W)
  • 1 x Arduino Uno o Nano o una placa compatible con Arduino + un juego (una frambuesa pi o un esp8266 también debería funcionar, ya que hay toneladas de las bibliotecas de varios prudente que apoyan el WS2812, sin embargo tienes que venir para arriba con su propio software de solución sabia si usted decide usar un raspi o una esp) del cable USB
  • 8 tornillos

Software:
