Paso 3: electrónica
El paso más desperdiciador de tiempo de este instructable... Prepárate tú mismo para incontables horas de soldadura.
Preparar los LEDs
Después de montar completamente el marco, puede continuar pulsando 1 en cada una de los 60 agujeros que ha perforado en su plato. Asegúrese de que todos los LED están orientados de la misma manera, y doblar las conexiones de datos hacia los lados y los carriles de tierra el poder verticalmente abajo salas.
Energía
soldar un condensador entre cada conexión GND de LEDs y Vin. Estos condensadores evitar picos de voltaje destruya tu circuito. Entonces soldar todos los pines GND de todos los LEDs de cada columna entre sí. Hacer el mismo procedimiento para todos los bolos de Vin. No se olvide utilizar tubo termo retráctil para evitar explosión de LEDs. Prueba cada columna aplicando una tensión de 5 voltios. (Nota que importa la polaridad, por lo que no se conectan nunca + 5V al Pin GND de un LED). Si cada columna parece que funciona, (el LED enciende para arriba el azul incluso sin una señal) puede soldar las pistas GND de las columnas entre sí y lo mismo para todos los carriles de Vin. Yo también soldar 2 cables de puente a pistas GND y Vin de una columna a mi regulador micro de la energía. Ahora conectar el el cable GND, que conecta todas las columnas de la matriz, con terminal de GND de la fuente de alimentación. el cable principal que distribuye la corriente uniformemente en todas las columnas se conecta a un terminal de 5V de tu fuente de alimentación. Antes de conectar los cables a la fuente de alimentación Asegúrese de que, que la fuente de alimentación no está conectado, o corre el riesgo de que dio una sacudida eléctrica!
Datos

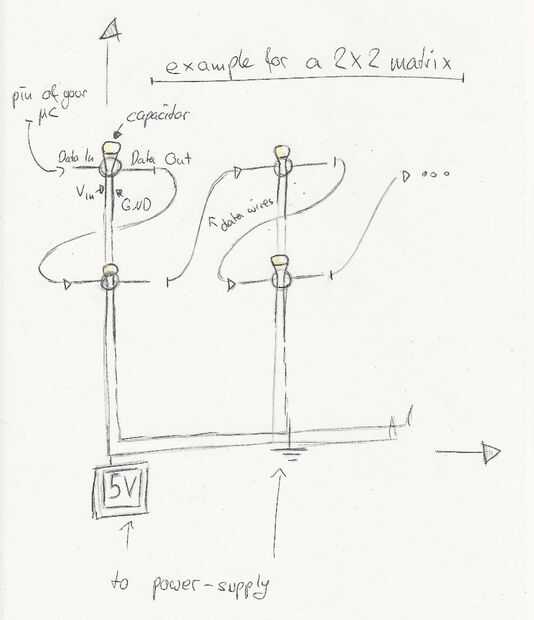

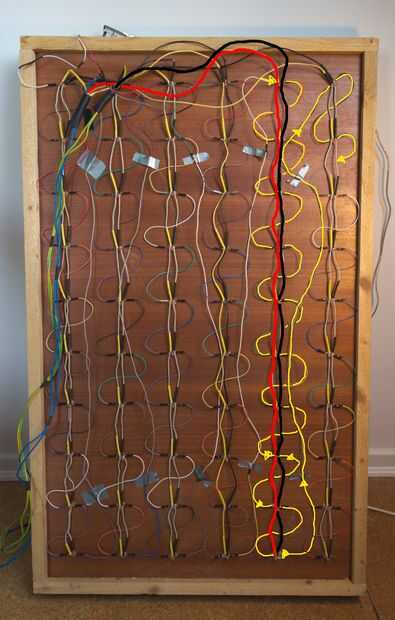

Conectar la clavija de datos de salida de cada LED con el conector de datos del LED por debajo de ella. (He utilizado cables de puente, porque en ese momento estaba cansado de soldadura...) Conecte la salida de datos del ultimo LED de cada columna a los datos del primer LED de la columna siguiente. Conecte el primer datos en Pin GPIO de tu Arduino utilizando un cable puente. (Mirar mi boceto para tener una idea de cómo lo hice)
