Matriz de LED de 16 x 16 (2 / 3 paso)

Paso 2: Firmware

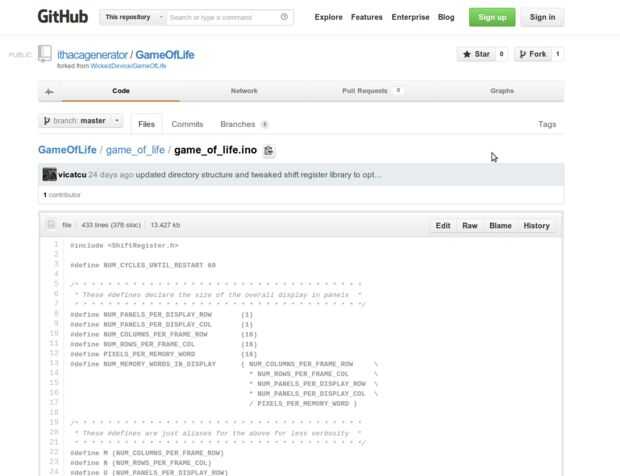

Hay dos aspectos para el firmware. La primera es cómo procesar las imágenes arbitrarias en la pantalla. El segundo es cómo hacer el juego de la vida en la pantalla. Todo el software de Arduino que es Git-Hub aquí. El bosquejo muestra cómo ambos aspectos monolítico, pero podría ser roto en una librería de Arduino con un poco de esfuerzo. La mayoría del bosquejo es mantener el estado y aplicar las reglas de juego de la vida de Conway. Hay algunos fanciness allí asociados con poco embalaje, direccionamiento de píxeles y compartiendo el búfer de pantalla con la lógica del juego, pero realmente lo que se muestra es sencillo.

La pantalla se representa en memoria como un conjunto de dieciséis palabras de 16 bits. Cada elemento de la matriz representa una fila de LEDs (porque eso es lo wired!). Para cambiar la imagen se muestran las palabras en la matriz se cambian de puesto hacia fuera un pedacito en un momento de la declaración "sr.loadValues (game_board [CURRENT_GAMEBOARD], 16);" que utiliza la librería ShiftRegister para bit-bang la interfaz 74HC595 compatible con la TLC5926 de TI. Esta rutina relojes en todos los bits y luego cambia la clavija de enganche para permitir las salidas deseadas a través de todas las fichas a la vez para mantener las cosas estables.

Dos cosas tener en cuenta que queremos jugar con. Animaciones como sombreado de representación debería ser posible mediante una interfaz a un ordenador o por generar Marcos algorítmicamente. Función de digitalWrite de Arduino es dolorosamente lenta, sin embargo, por lo que para conseguir mayor marco de tarifas o más tonos de gris que nos gustaría hacer algunos ajustes a la biblioteca de ShiftRegister para hacer más específica nuestra pantalla y utilizar bajo nivel funciones de manipulación de puerto en lugar de digitalWrite. Nos figura la escala de grises de 4 bits en el refresco de 30 Hz es plausible detrás-de-la-envolvente.
