Matriz de LED de 32 x 32 (10 / 28 paso)

Paso 10: Coloque los LEDs

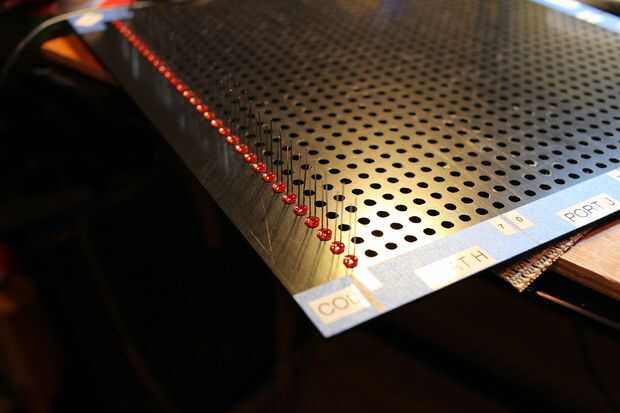

a continuación, después de las fotos, añadir un curso de LEDs en un comienzo del tiempo, prestando atención a la orientación correcta, con el lado plano del LED (cátodo o el cable más corto) hacia el 'fondo' de la hoja del ABS.  Actualmente estamos construyendo la matriz columna por columna.

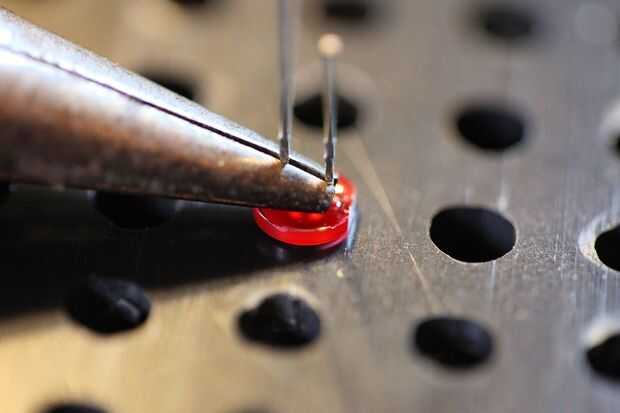

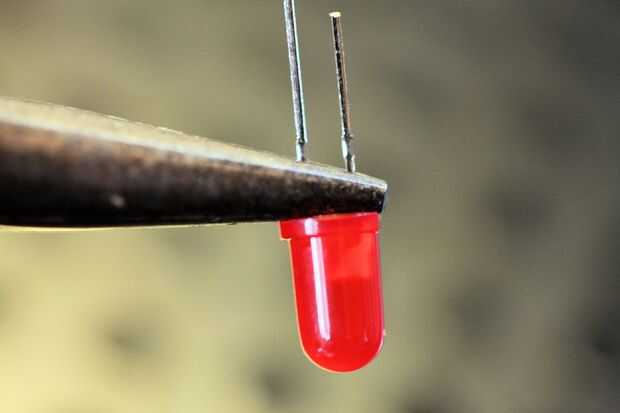

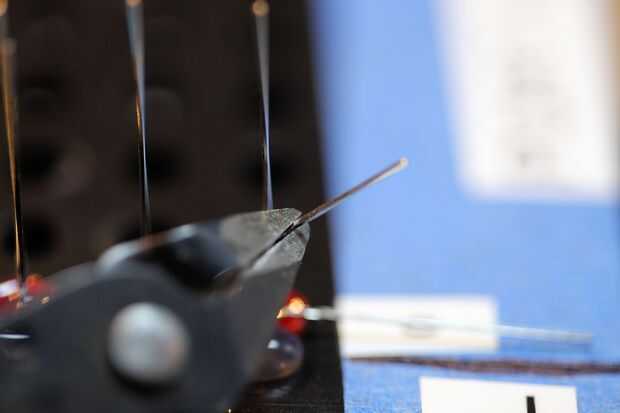

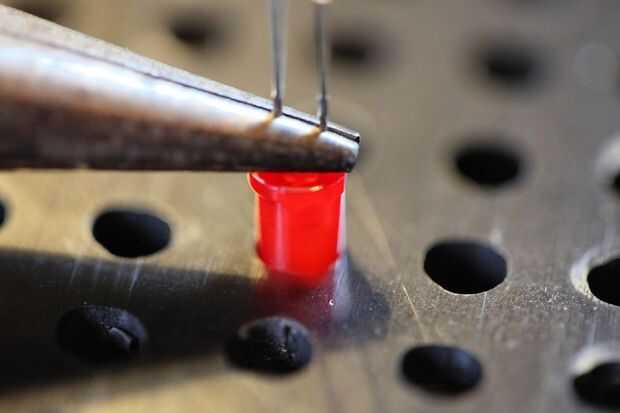

Puede ahorrar tiempo mediante la reducción del plomo del cátodo antes de insertarlo.  Debe ser por lo menos 1/2" de largo.  La inserción de los LEDs con alicates de punta es la mejor manera que he encontrado.  Sólo asegúrese de que empuja contra la caja de plástico y no las puntas.

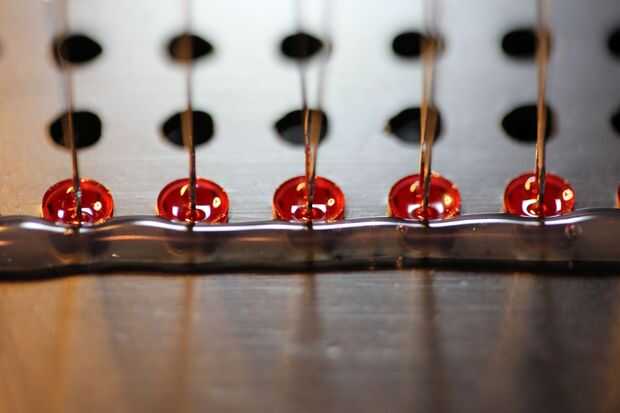

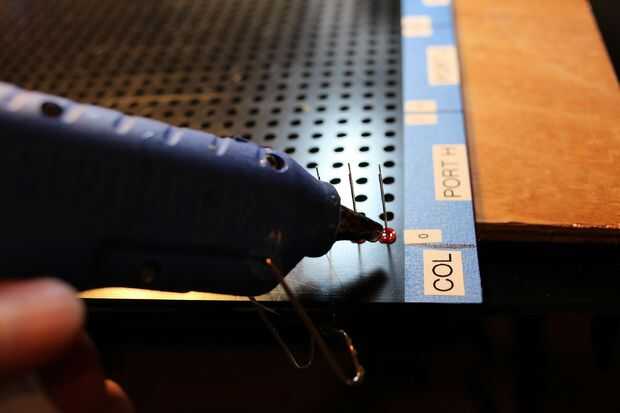

Después de cada curso, utilizo una pistola de pegamento caliente para asegurarse de que los LEDs no vienen sueltos de la hoja de plástico.  No tiene un montón de pegamento – sólo una fila a un lado del LED.  Tratar de mantener el pegamento de los cables ya que esto hace más difícil (y hace más humos) durante la soldadura.  Existen alternativas al uso de una pistola de pegamento caliente como modelo plástico cemento o epoxi.

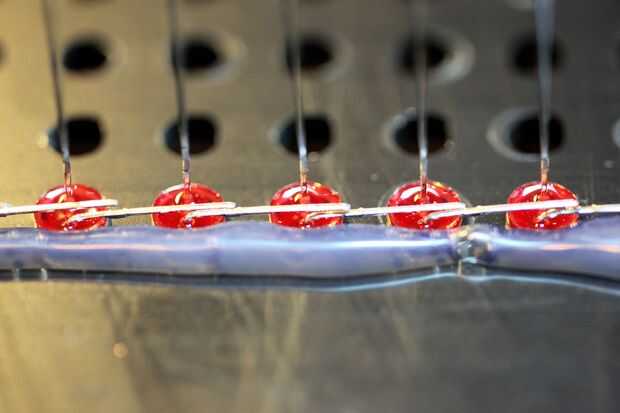

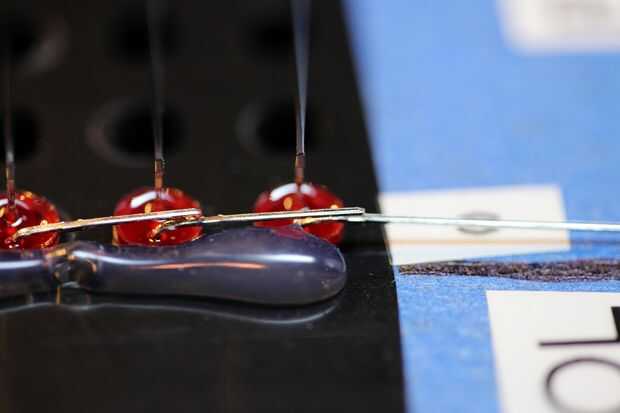

A continuación doblar el cátodo las piernas 90 grados hacia la derecha con el dedo.  Deben ser planas y encima el plomo del cátodo a la derecha.  No corte el cable de la derecha.  Los otros se pueden cortar como se muestra abajo para soldar.  Los conductores pueden ser ya sea encima o al lado del contigua plomo de cátodo.  Doblándolas hasta que toquen hacen soldar ellos mucho más fácil.  Salir de la situación de ánodo (pata más larga) por ahora.
