Matriz de LED de 32 x 32 (12 / 28 paso)

Paso 12: Prueba los LEDs

Prueba cada LED – después de soldar cada curso, prueba un par de cosas: primero la soldadura y la siguiente los LEDs individuales.  Usted puede elegir probar los LEDs antes de insertarlas, pero he tenido excelentes resultados incluso con los LED baratos de eBay.

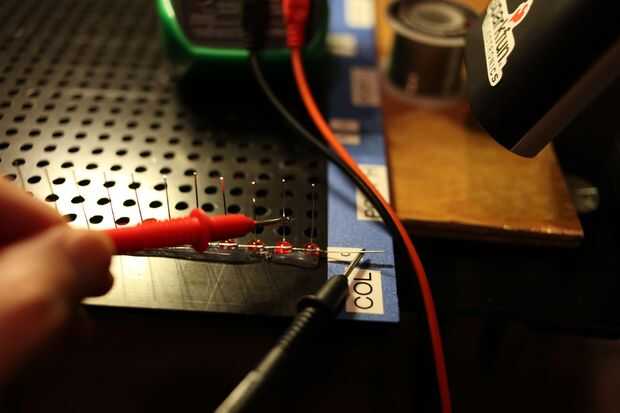

Hay unas formas de prueba – descubrió por accidente que mi VOM digital realmente encenderá los LEDs!  Puse a prueba de impedancia, utilizo el 200 o el ajuste de 2K ohmios.  Tocar el rojo (+) VOM conducen al ánodo (plomo de pie o '+') y el cable negro al cable de cátodo se puede ver el LED enciende para arriba.  Tocando el cable negro al cable de cátodo de derecha y tocando cada cable del ánodo, se compruebe el LED y su soldadura.  Tuve algunos empalmes de la soldadura que estaban abiertas y había que volver a soldado.

Si tu VOM no enciende el LED, solo la utilizan para comprobar la continuidad de cada curso, verá cero resistencia, si todas las conexiones de soldadura son buenas.  Para probar los LEDs con una fuente de alimentación de 5V, poner una resistencia de 100 a 200 ohm en línea con el lado '+' con un pan Junta o cocodrilo clips y prueba a través de cada LED.  Asegúrese de utilizar la resistencia!  Asegúrese de que va al ánodo (plomo de pie) ' +' y '-' va al cátodo (cable doblado).

Es mucho tiempo para probar los LEDs aquí, pero es mucho más fácil reemplazar un LED mala aquí que después de que la matriz está completamente conectada.
