Matriz de LED de 32 x 32 (13 / 28 paso)

Paso 13: Ánodo conduce

Añadir un segundo y tercer curso de LEDs y péguelas en su lugar.  Doble las puntas del cátodo hacia la derecha y como antes de la soldadura.

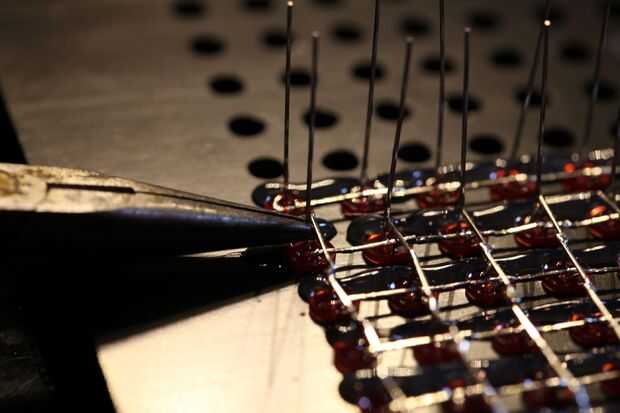

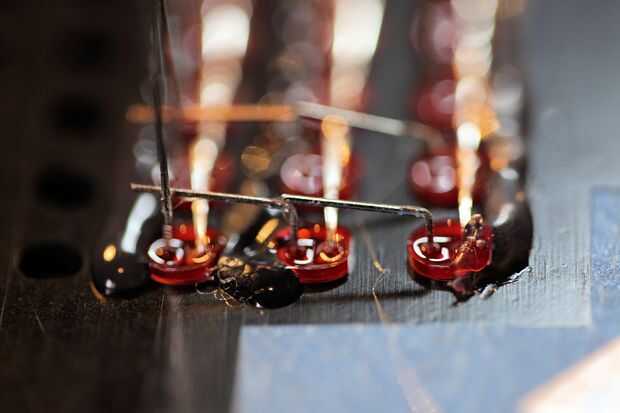

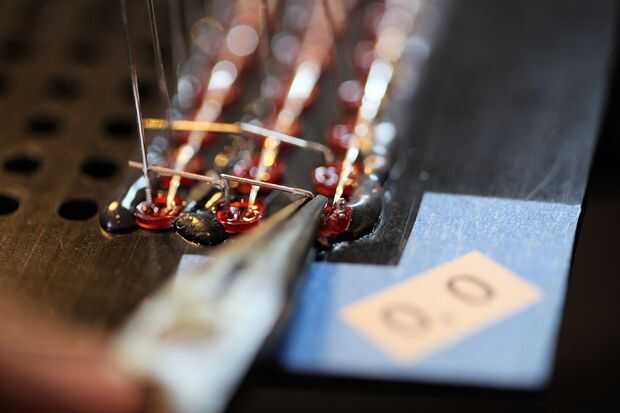

Conduce ánodo – doblar las puntas de los cursos primeros y segundo ánodos como se muestra en las fotos usando alicates de punta para darles suficiente espacio para pasar sobre el cátodo conduce que ya hemos doblado y soldado.  Doble cada uno de los cables del 32 ánodo y luego la soldadura de cada una para el plomo del ánodo del LED en la fila siguiente.   Esto hará que las 'filas' de nuestra matriz.

Repetir y repetir...

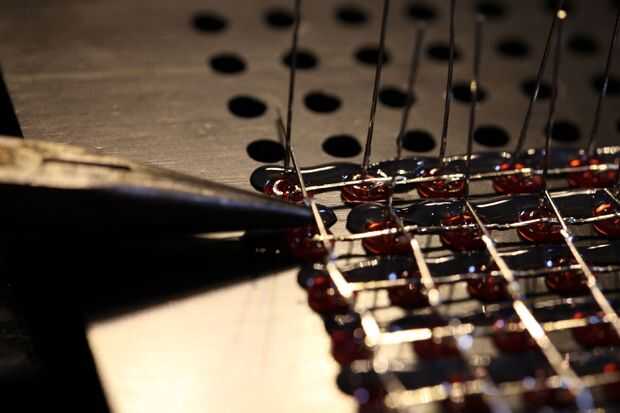

Inserte el próximo curso 'columna' de LEDs, pegamento y los cátodos de la soldadura.  Luego recortar y doblar los cables del ánodo del curso anterior y les de la soldadura.

Continúe hasta que el tablero es completo.

En el curso pasado de LEDs, no cortar los cables del ánodo, sino extenderlas como si tuviera con los plomos de cátodo.
