Matriz de LED de 32 x 32 (15 / 28 paso)

Paso 15: Cables de conexión

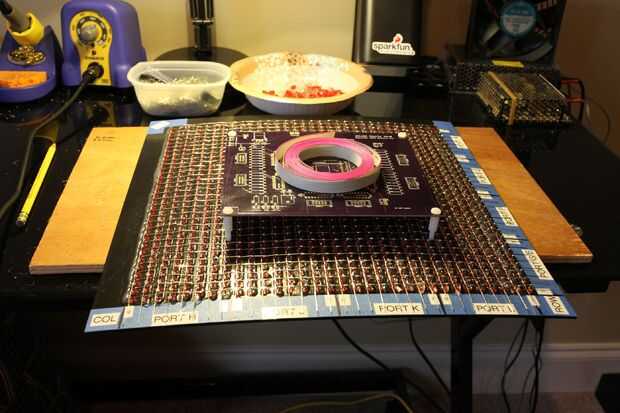

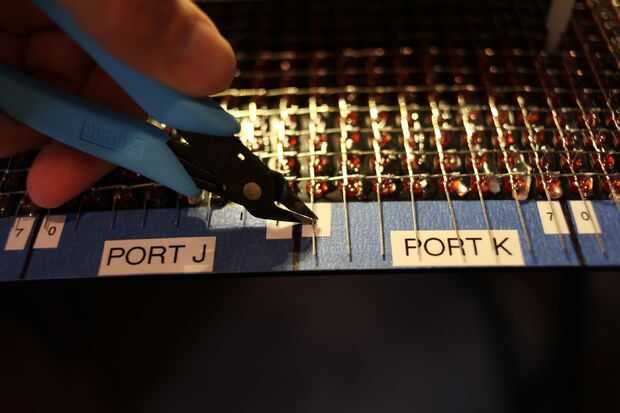

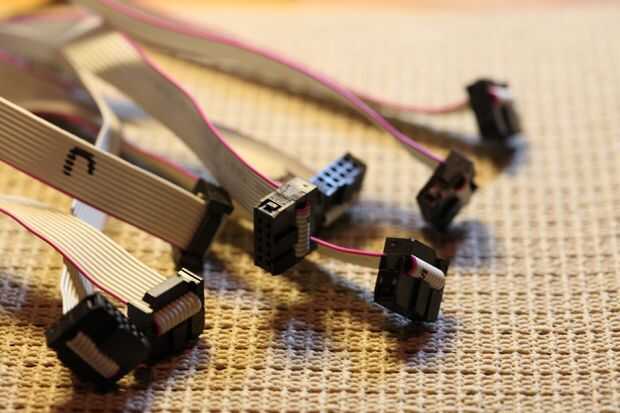

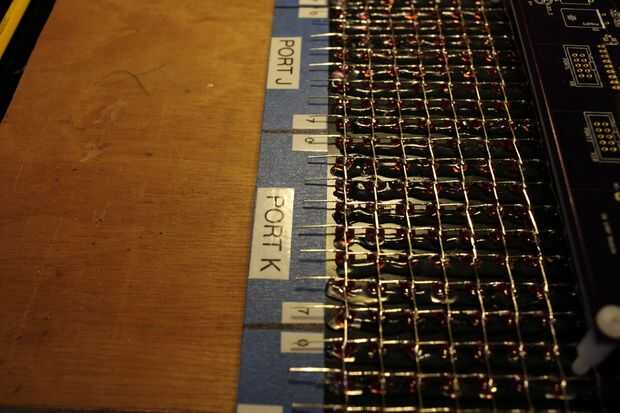

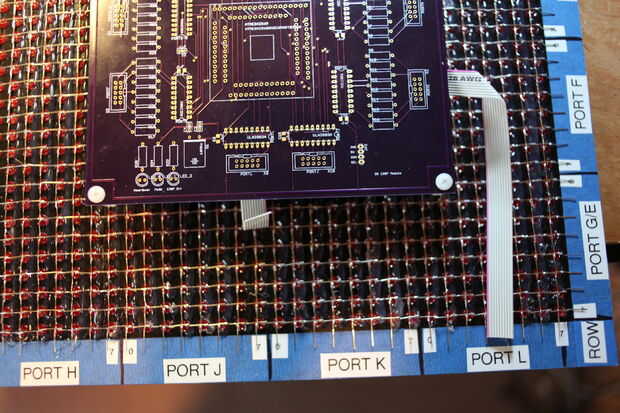

Es tiempo de pensar acerca de cómo se configurará su proyecto final, específicamente donde se montará la PCB en relación con la matriz de LED.  Mi prototipo tenía cables cerca de 3 pies de largo por lo que pude solucionar la Junta y la matriz mientras que estaban conectados.  Aquí los cables son sobre 12-14".  Cuando usted decide donde se montará el PCB, la disposición de los cables y etiquetarlos.  Los conectores y cables de todo el conductor de 10, pero sólo 8 son usar.  ¿Por qué? Errores humanos - mina.  En mi diseño temprano necesitaba 10 y se me olvidó cambiarlas.  Asegúrese de utilizar cable de cinta de 10 conductores en los conectores, se puede pelar a 8 más allá de los conectores.

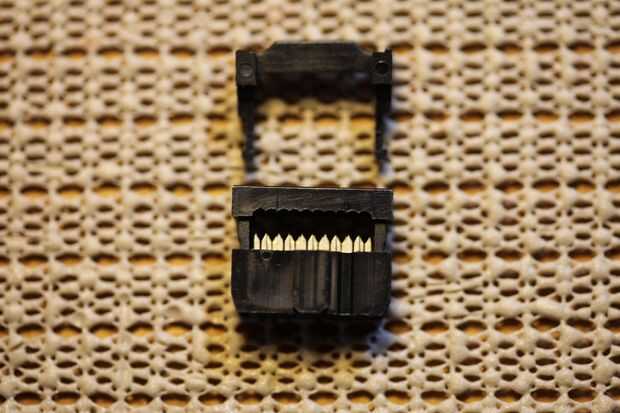

Después de que han cortado los cables de 8 a la longitud, agregar el conector y CEPA relieves a un extremo.  Si lo has hecho antes de que usted puede saltar el siguiente relato.

El cable rojo es el índice el conductor.  En este proyecto está siempre conectado a '0' LED de una fila o columna y en el pln número 1 en el conector de la placa (no hay ningún pin 0).  Si está utilizando el cable de cinta del tipo arco iris, solo ser consistente con el cable de su índice.

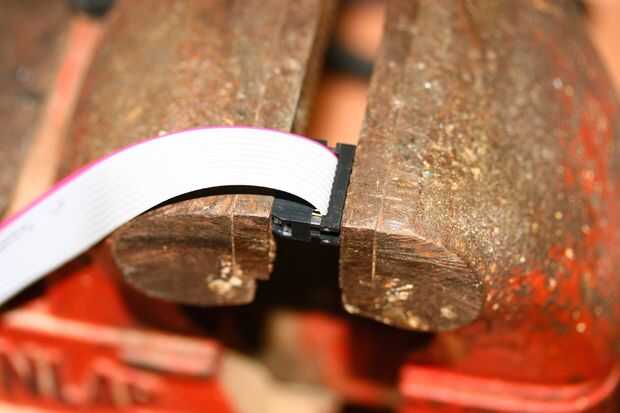

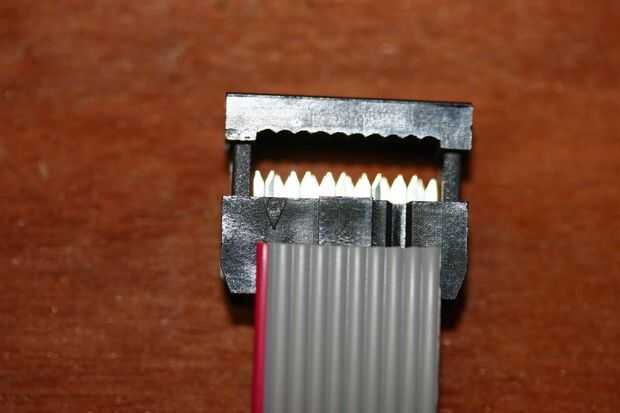

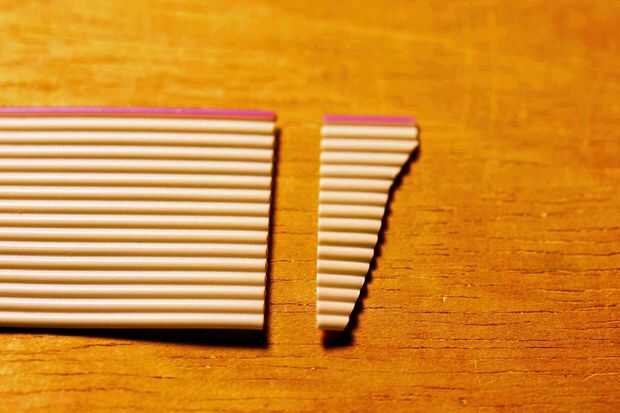

Usando las tijeras, asegúrese de que tener una 90 grados corte en cada extremo.  Inserte un extremo del cable de cinta en el conector del juego la flecha del conector con el conductor de índice.  Debe quedar al ras o extender un poco en el otro lado.  Asegúrese de insertarlo directamente.  Pellizque el cable con los dedos para mantener el extremo del cable.  A continuación, inserte el conector en una mordaza o alicates para prensar el conector al cable.  Me gusta un vicio porque es fácil de aplicar incluso la presión.  Debe oír uno o dos clics como los seguros del conector al cable.  A veces escucho a 1, a veces no, generalmente 2.  No sobre apriete el conector.

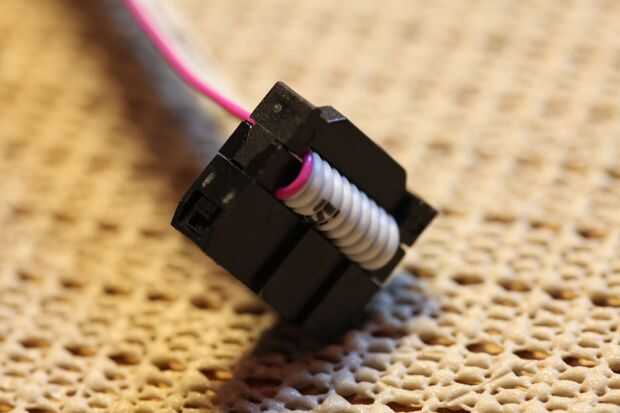

A continuación doblar el cable de cinta sobre el conector y colocar el alivio de tensión como se muestra en las fotos.  Estos pueden ser bloqueados fácilmente usando sólo los dedos.
