Matriz de LED de 32 x 32 (16 / 28 paso)

Paso 16: La soldadura de los Cables de cinta a la matriz de LED

Tiempo para soldar los otros extremos de cada cable de cinta a la matriz de LED.  En primer lugar, separar los conductores individuales de 1 3/4".  Dependiendo del espaciamiento del LED puede que necesite ajustar esto.  Coloque los cables sobre la matriz de LED y corte la longitud de los conductores del mediados, como se muestra.  Por último, tira de aproximadamente 1/4"-3/8" del aislamiento de cada cable y soldadura para los cables en los puertos de marcado en la placa matriz.

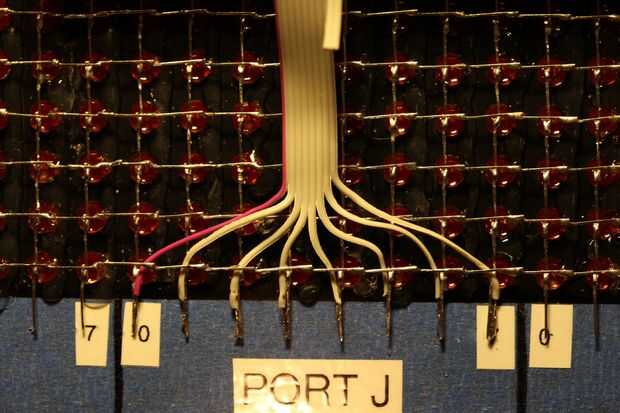

Asegúrese de que soldar el alambre índice (roja) a '0' LED de cada puerto como se muestra.  Además, no olvide separar 2 conductores del cable de cinta del 10 conductor - se pueden cortar y desechar.

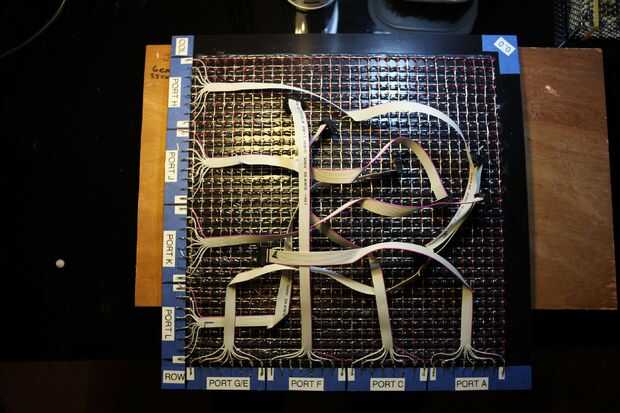

Esto completa el montaje de la matriz de LED.  Ahora, sigamos con el PCB!
